Как расположить камеры видеонаблюдения в частном доме?

Как установить видеонаблюдение и не нарушить закон

Видеонаблюдение— это отличный инструмент слежения за своим домом или офисом из любой точки планеты. С любого устройства с интернетом — будь то смартфон, планшет или компьютер — можно контролировать действия своего ребенка или пожилых родителей, наблюдать за работой няни, репетитора и прочих работников. Но перед установкой проверьте — всё ли правильно вы делаете и не нарушили ли случайно закон.

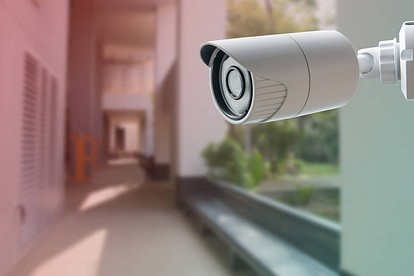

В многоквартирном доме

Современные новостройки уже оснащают камерами, которые охватывают дворовую территорию, подъезды, лифты и даже лестничные пролеты. Но в домах старой застройки такого, к сожалению, не предусмотрено. Если вы задумались об установке подобной системы, то стоит приготовиться к труду и обороне.

Согласно п. 1 статьи 290 ГК РФ, все жильцы многоквартирного дома имеют право долевой собственности на общие помещения. Поэтому любое вмешательство в эти самые помещения должно происходить только с заключением общего соглашения жильцов. И видеонаблюдение — не исключение.

Голосование можно считать успешным в случае согласия более 50 % присутствующих жильцов. Если не все могут прийти, то нужно собрать добровольцев, которые в свободное время пройдут по квартирам, оповестят всех жильцов и зафиксируют их решения на подготовленном заранее бланке.

Итак, все согласны — можно начинать работу. Но прежде не забудьте оклеить входы в подъезды соответствующей информацией. Комплектная наклейка от видеокамеры, содержащая предупреждение что ведется видеонаблюдение — то, что нужно.

Систему можно монтировать:

Самому. Для этого нужно иметь навыки работы с подобным оборудованием.
Силами управляющей компании. Да, так тоже можно. Но потребуется время на согласование, подписание пару тройку бумаг и дополнительные денежные затраты. И нервы с терпением, конечно же.
Обратиться к профессиональной монтажной организации. Минимум головной боли, быстро, дорого.

Если то, что творится за пределами подъезда, вам не интересно, тогда можно уделить внимание входному узлу — собственной лестничной клетке. В данном случае вам ничего не нужно согласовывать и утверждать, так как установка делается с целью наблюдения за вашим имуществом. Правда, не исключено наличие вредных соседей, которым камера не понравится и будет «ну очень сильно мешать». Если вы крайне дипломатичны — попробуйте договориться. Если переговорщик из вас так себе — просто стойте на своем вплоть до постановления суда о демонтаже видеокамер. Вы имеете право устанавливать наблюдение. Ну, а если напор жильцов нестерпим, останется разве что пойти у них на поводу и демонтировать оборудование.

Если вы проиграли соседскую войну или наблюдать за всей лестничной клеткой вам не особо нужно, можно вместо камеры установить видеоглазокили видеодомофон.

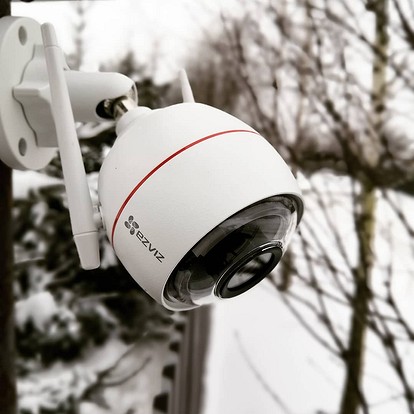

В загородном доме

В своем собственном доме точно так же, как и в случае входного узла в квартиру, никаких разрешений и подписей собирать не нужно. Здесь куда важнее грамотно спланировать места наблюдения. В зону охвата должны быть включены калитка и ворота, которые желательно следует оснастить и видеодомофоном, и электромагнитным замком. Такая связка обеспечит видеофиксацию и контроль доступа. Современные видеомониторы домофонов поддерживают многоканальность, таким образом можно подключить несколько периметровых камер и вывести их на дисплей того же монитора при этом немного сэкономив.

Камеры устанавливайте по всему периметру участка, а также внутри дворовой территории. В зависимости от сложности и размера двора, выбирается количество камер — в среднем от 2 до 3 штук внутри периметра.

В комнатах

Няни, домработницы, репетиторы, маленькие дети — наблюдение в комнатах тоже часто пригождается. Так вы даже в отсутствии будете уверены, что дома все хорошо, и сможете вовремя заметить неладное. Казалось бы, мы снова на своей территории и имеем право творить, что хотим? Почти, но не совсем.

При приеме обслуживающего персонала к себе домой, обязательно спросите у человека, как он относится к видеонаблюдению, оповестите, что дома производится видеофиксация, и отразите данный факт в трудовом договоре.
Если система видеонаблюдения новая, а сотрудник работает давно, то обязательно проинформируйте его, получите расписку и подпишите доп. соглашение с внесением изменений в трудовой договор.

А если этого не сделать?

Тогда почитайте статьи 137 и 138 УК РФ — они запрещают собирать и распространять персональные данные. К тому же, если ваш работник не знает о наличии видеонаблюдения, то в проблемных случаях предоставленные вами записи с камер не будут доказательствами в судебных делах.

Памятка перед установкой

Если с законом мы все решили, то бежать в магазин за камерами еще рано. Спланируйте свою систему наблюдения и оцените окружающие условия.

Как правильно расположить камеры видеонаблюдения: советы специалистов

Эффективность работы системы видеонаблюдения во многом зависит от правильного выбора места установки камер.

Устройства фиксации не только должны обеспечивать обзор с минимальным количеством слепых зон.

Зная, как правильно расположить камеры видеонаблюдения вокруг дома — можно гарантировать правильность определения расстояния до объекта с точки наблюдения, минимизировать искажения картинки, решить другие задачи, от которых зависит качество получаемого видеопотока и охват охраняемой площади.

Алгоритм действий при установке камеры видеонаблюдения

Перед окончательным монтажом камер видеонаблюдения важно определить места их установки и провести подготовительные работы.

Краткий список анализируемых факторов и устраняемых недостатков можно сформулировать следующим образом:

Для уличных камер, в соответствии с их углами обзора, определяются контролируемые зоны. Они размещаются так, чтобы минимизировать площадь не попадающих в объектив пространств.
Расстановка камер видеонаблюдения, предназначенных для контроля прилегающей территории, по возможности производится так, чтобы появлялась возможность отслеживать движущийся объект в режиме приближения. То есть, если первая фиксирующая нарушителя точка мониторинга не способна дать возможность четкого опознавания — последующие, размещенные на прогнозируемом маршруте следования, обязаны формировать картинку с достаточной для идентификации разрешающей способностью.
Расположение камер видеонаблюдения должно выбираться так, чтобы исключить эффект засветки от сильных источников. Это может быть солнце, прожекторы ночного освещения, фары проезжающего или стоящего транспорта. Для этого подбирают не только точки установки, но и углы наклона корпуса и высоту расположения устройства.

Процесс, как рассчитать видеонаблюдение — может меняться в зависимости от сложности системы и задач, для решения которых она предназначена. Однако в целом можно ориентироваться на несколько базовых принципов организации мониторинга.

Определение функций, которые должна выполнять камера

От задач, поставленных перед отдельной точкой видеонаблюдения, во многом зависит выбор характеристик устройства.

Это можно пояснить на одном примере:

схема расположения камер видеонаблюдения может включать десятки недорогих устройств, расположенных по периметру;
эту же задачу можно решить при помощи дорогих камер, оснащенных системой дистанционного изменения ориентации и фокусировки. Для этого выбираются зоны слежения, настраиваются программы автоматического обзора, обеспечивается инструментарий оповещения оператора.

Однако на основе планирования задач, которые должна решать отдельная камера, можно разрабатывать схематику расположения отдельных устройств. Для каждой камеры, на основании фокусного расстояния ее оптики, угла обзора — четко определяется несколько эффективных зон.

Область видимости камеры можно условно разделить на несколько сегментов:

зона уверенной идентификации небольших объектов;
сегмент распознавания лиц и предметов среднего размера;
область, где можно с высокой вероятностью опознать присутствие человека (отличить его от транспорта, животного и так далее;
сегмент, где возможно только детектирование движения при помощи программных датчиков или малая видимость присутствия объектов.

При расчете, как правильно расставить камеры видеонаблюдения — рекомендуется воспользоваться специализированным программным обеспечением, к примеру, IP Video System Design Tool.

Пакеты проектирования позволяют накладывать точки мониторинга на план здания, указывать параметры отдельных устройств слежения, получать области решения различных задач.

Высота размещения

Высота установки камер видеонаблюдения зависит от нескольких факторов.

Защита устройства от действий вандалов, случайных повреждений, ненамеренного или намеренного изменения положения злоумышленником.
Обеспечение удобства обслуживания (особенно важно для устройств, которым требуется смазка движущихся частей или проведение иных профилактических мероприятий).
Согласование работы и обеспечение одинакового уровня безопасности для вспомогательного оборудования (ИК прожекторов, щитков энергоразводки, трансмиттеров и преобразователей сигнала).

Вне помещений рекомендуемая высота установки камер составляет 3 и более метров от уровня земли.

Расположенное достаточно низко оборудование можно обслуживать с лестницы, при этом оно будет достаточно хорошо защищено от действий вандалов.

Внутри помещений камеры рекомендуется устанавливать под потолком. Это позволит избежать случайных повреждений, попадания воды, намеренного или случайного изменения положения. Кроме этого, установленные под потолком устройства имеют максимальную зону обзора и минимальный шанс присутствия преград для слежения.

При выборе высоты и места установки камер — следует учитывать несколько моментов, что позволит гарантировать получение качественного изображения.

В помещении камеры устанавливаются обязательно в направлении обзора от окна, чтобы минимизировать эффекты засветки, с которыми не всегда справляются системы расширения цветового диапазона.
На улице место и высота установки камер выбирается так, чтобы обеспечить в области обзора равномерную освещенность или равные расстояния от устройства до источников света. Это позволит правильно отображать расстояние до движущихся объектов, минимизируя так называемые прыжки масштаба.

Если в объектив установленной на высоте 3 метра уличной камеры попадает солнце или его отражение от зеркальных поверхностей — устройство можно смонтировать выше, изменив наклон корпуса.

Угол обзора

Углы обзора, в первую очередь, выбираются в зависимости от стоящих перед отдельной точкой мониторинга задач.

К примеру, камеры наружного наблюдения, работающие с большого расстояния — должны иметь малое значение рассматриваемого параметра.

Это позволит значительно увеличить такие важные сегменты наблюдения, как область идентификации и уверенного опознавания малых объектов.

Установленные в помещении устройства — также выбираются по области обзора и стоящих перед видеонаблюдением задач. К примеру, для мониторинга большого зала достаточно установить одну камеру с объемным панорамированием и функционалом резки формируемого изображения на отдельные сегменты.

В то же время, для идентификации мелких объектов и чтения показаний приборов — нужны устройства с малым углом обзора, способные формировать картинку высокой детализации с достаточно большого расстояния. В этом случае рекомендуется использовать купольные камеры с системой управления позиционированием и фокусировкой.

Преимущества правильной установки камер видеонаблюдения

Главное, что дает правильное проектирование системы видеонаблюдение — оптимальное решение всех стоящих задач охраны и мониторинга обстановки.

Второй важный для среднестатистического пользователя плюс — значительная экономия.

Уменьшаются расходы на камеры, снижается их количество.
Резко падает число видеорегистраторов, постов наблюдения.
Уменьшается поток данных для визуального или автоматического анализа.
Снижается протяженность каналов данных, их загрузка.

В результате правильного проектирования — можно снизить количество камер, задействованного персонала, при этом получая максимум функциональности системы видеонаблюдения.

Заключение

Расчет расположения камер — непростая задача. Без применения специализированных программных пакетов, способных учесть технические характеристики устройства, провести оптимальный анализ и снизить до предела расходы на закупку оборудования — просто нереально.

Поэтому лучшим вариантом получения системы в отличными характеристикам будет обращение в компании, предоставляющие услуги проектирования.

Как самостоятельно установить видеонаблюдение: подробная инструкция

Безопасность жилища, автомобиля и другой собственности всегда в приоритете. Не всегда владелец имеет возможность находиться рядом, поэтому спрос на системы слежения только растет. Вопреки сложившемуся стереотипу, не всегда нужен профессионал, чтобы собрать и подключить оборудование. Разберемся, как установить видеонаблюдение самостоятельно.

Все о самостоятельном монтаже видеонаблюдения

Проектирование системы

Начинать нужно с проекта, в котором будут указаны охраняемые участки, количество видеооборудования. Сначала надо определить число зон наблюдения. Это территория, попадающая под обзор. Не стоит гнаться за количеством, чтобы «видеть все». Это дорого и нецелесообразно. В число зон видеонаблюдения надо включить только места, где может быть незаконное проникновение или возможно причинение ущерба.

Для квартиры это будет входная дверь, окна, места, где хранятся ценности. Для частных домов и дач — ворота или калитка, дверь в дом, вход в гараж или хозяйственные постройки. В любом случае надо предусмотреть обзор самых «опасных» мест и подумать, где поставить камеры. Они должны быть расположены так, чтобы обзор был максимальным. Его не должны закрывать крупные предметы типа деревьев, высоких заборов, столбов.

Для каждой из зон подбирается тип и количество видеокамер. Так, для наблюдения за периметром участка подойдет оборудование с малым обзорным углом, на входе лучше ставить фронтальные приборы с хорошим разрешением. Нужно также определить, где именно будут закреплены камеры. Это могут быть столбы, специально установленные опоры, стена дома. Важно, чтобы устройства были надежно защищены от атмосферных явлений и порчи человеком.

Выбор технологии: аналоговая или IP

Организация видеонаблюдения возможна с использованием одной из двух технологий: аналоговой или IP. Разберем каждый вариант

Аналоговая

Предполагается использование аналоговых видеокамер. Бытует мнение, что их разрешение слишком низкое. Однако, современные модели вполне сравнимы по качеству изображения с тем, что выдает цифровое оборудование. Достоинства аналога заключаются в невысокой цене, простом монтаже и наладке. Но есть и недостатки. Аналоговый сигнал требует оцифровки перед тем, как его перенаправят в компьютер или на жесткий диск. Для этого используется видеорегистратор.

Функционал аналога ниже, чем у цифры, но чаще всего этого вполне достаточно для наблюдения. Аналоговую схему выбирают, если не требуется видеоаналитика и не нужна запись в облако. Она хороша для бесперебойной работы камер по простым схемам с расстояния 150-500 м без использования дополнительных усилителей.

Что понадобится для сборки аналоговой схемы

Видеокамеры для сбора и передачи информации.
Регистратор либо плата захвата, с помощью которых оцифровывается сигнал.
Кабель: используется провод коаксиального типа либо витая пара.
Источник питания, бывает автономным или отключаемым.
Жесткий диск, используется для хранения собранной информации.
Разъемы для соединений. С витыми парами используются передатчики пассивного типа, с коаксиальными проводами устанавливаются BNC-коннекторы.

В некоторых случаях понадобится еще и роутер. Он нужен для работы с локальными сетями и для удаленного наблюдения.

IP-система

Схема строится на использовании IP-видеокамер. Это самодостаточные устройства, получающие, обрабатывающие и записывающие видеосигнал. Для их работы не нужен регистратор. Они транслируют на монитор качественную картинку. Есть возможность беспроводного подключения, тогда изображение доступно в любой точке мира. Информация записывается в облачный сервис. Это безусловные плюсы цифровой схемы. Ее основные недостатки — высокая цена и несовместимость приборов от разных брендов.

Цифру выбирают, если требуется качественное масштабируемое изображение и необходимость хранения собранной информации в облаке.

Основные элементы IP-схемы

Цифровая видеокамера.
Кабель: только витая пара.
Коммутатор либо роутер для подключения IP-видеокамеры к локальной сети.
Соединительные разъемы. Коннектор класса RJ 45. Если используется технология РОЕ, ставится четырехпарная витая пара и РОЕ коммутатор.
Блок питания на 12 В, отключаемый либо автономный. Можно подавать питание через РОЕ свич.

Дополнительно могут быть установлены жесткий диск и видеорегистратор. Их ставят для записи собранной информации.

Этапы монтажа проводной системы

Непосредственно к монтажу приступают после того, как была составлена схема и в соответствии с ней выбраны и закуплены все элементы. Поэтапно разберем, как самостоятельно установить видеонаблюдение.

1. Укладка кабеля

Элементы системы соединяются кабельными магистралями. Для аналога используется специальный кабель коаксиального типа. Он защищен от помех экранирующим покрытием. Для цифры укладывают витые пары. Это сплетенные пары проводов-проводников. Переплетение снижает электромагнитные помехи. В обоих случаях укладку начинают с самых удаленных точек. Последними прокладываются трассы к расположенным вблизи объектам.

Кабели соединяют камеры с видеорегистратором. В зависимости от условий, используют два варианта трассы.

Скрытый. Провода укладываются внутрь стен или под землю. Это лучший способ защитить их от намеренной или случайной порчи. Для монтажа используют специальные гофрированные трубы, в которые помещаются кабели. Можно сэкономить и уложить их в металлопластиковые водопроводные трубы. Так часто поступают те, кто собирает видеонаблюдение своими руками.
Открытый. Провода укладывают на установленные опоры, можно класть их вдоль стен, заборов. В таком случае обязательна дополнительная защита от атмосферных воздействий, качественная изоляция. Если монтируется «воздушный» участок, его длина не может быть больше 50 м.

Общее правило для открытых и скрытых трасс: размещение на расстоянии не меньше 0,4 м от силовых кабелей. Иначе сильные помехи будут мешать трансляции с видеокамер. Если все-таки приходится размещать их на меньшем расстоянии, используют заземленный рукав из металла или диэлектрический кабель-канал.

2. Как самостоятельно установить камеру видеонаблюдения

Видеокамеры закрепляются в каждой намеченной на схеме точке. Для этого используются надежные крепежи, чтобы оборудование не вибрировало в ветреную погоду. Желательно накрыть уличные приборы специальными защитными кожухами, это продлит срок их службы. Не рекомендуется устанавливать устройства на металлические держатели. В грозу они могут сработать как громоотвод, что очень нежелательно.

Подключение аналогового оборудование простое. Для этого используется разъем-тюльпан. Желтый и белый провода подключаются к источнику сигнала, красный — питания. Цифровые приборы подключаются двумя коннекторами RJ 45, напряжение подается силовым проводом.

3. Установка и подключение видеорегистратора

Регистратор должен постоянно работать, поэтому надо создать для него нормальные условия. Размещают его в сухом хорошо проветриваемом помещении. Нельзя допускать перегрева оборудования, это может привести к его поломке. Подключать его несложно. Важно не перепутать разъемы, предназначенные для разных устройств. Видеорегистратор с технологией РОЕ дороже, но проще в установке. К нему не надо подключать силовой кабель.

Если такая функция не предусмотрена, отдельно прокладывается провод, подающий напряжение. Он подключается через специальный разъем. В этом случае важна полярность подключения. Все стыки и разъемы надежно изолируются. После того как все приборы подключены, подается питание. Сначала на регистратор, затем на камеры.

4. Настройка оборудования

Начинают с установки правильной даты и точного времени на каждом из работающих устройств. Часовой пояс роутера и остальных приборов должны совпадать. Затем форматируются жесткий диск, на который планируется запись информации. После этого выполняются настройки каждой камеры. Нужно отрегулировать угол поворота и наклона, чтобы площадь обзора была максимально большой. После этого настраивается видеозапись с каждого устройства, и при необходимости проводится настройка удаленного доступа. Система видеонаблюдения готова к работе.

Как самостоятельно установить видеонаблюдение дома

Установить видеонаблюдение в частном доме – задача каждого владельца жилого строения, заботящегося о своей безопасности. Для этой цели необходимо определиться с типом системы, выбрать подходящие камеры и ознакомиться с подробной инструкцией, включающей все основные этапы.

Необходимость установки видеонаблюдения в частном доме

Полноценная установка видеонаблюдения в частном доме является необходимостью, ведь от ее наличия зависит сохранность имущества и здоровья жильцов. Помимо этого камеры, размещенные возле постройки и на участке, помогут получить доказательства в случае любых противоправных действий третьих лиц.

Чаще всего устройства устанавливают на улице, например, вокруг дома, по периметру территории или возле калитки.

Монтаж камер не противоречит требованиям законодательства, если углы их обзора не затрагивают участки соседей.

Особенности систем слежения

Чаще всего для частных домов организуют системы уличного или наружного видеонаблюдения. Их можно объединять с внутренними комплексами слежения при их наличии либо сделать полностью независимыми, в этом случае им понадобится отдельный монитор и видеорегистратор. В состав таких систем входит определенное количество камер, устройство для хранения и записи данных, оборудование для электропитания и экран, на который будет выводиться изображение.

Системы наблюдения беспроводного типа работают при помощи технологий с применением Wi-Fi, 3G или GSM. Их оснащение включает камеры в необходимом количестве, приемник сигнала, видеорегистратор, пульт управления, а также набор роутеров и маршрутизаторов. В процессе работы регистраторы передают сигналы и изображения с видеокамер напрямую либо через приемник в Интернет или на телефон. У систем такого типа много преимуществ, включая независимость от внешних источников, удаленное управление, возможность просматривать информацию с мобильных устройств и многое другое.

Критерии выбора камер

Камеры могут быть аналоговыми или цифровыми, внутренними или наружными с учетом потребностей владельцев дома. При покупке нужно обращать внимание на угол обзора и фокусное расстояние устройств. Широкоугольные короткофокусные объективы дают возможность видеть общую территорию, длиннофокусные позволяют четко распознавать отдельные детали и лица людей.

На качество картинки влияет разрешение камеры, лучше выбирать модели, у которых этот показатель меньше. Устройства могут быть цветными или черно-белыми, а также оснащаться ИК-подсветкой для возможности четко снимать объекты в темное время суток. Оптимальным вариантом станут модели, которые могут устанавливаться на улице, в доме или квартире, объединяют в себе оба режима и позволяют менять их в зависимости от потребностей.

Основные этапы установки видеонаблюдения в частном доме

Организовать систему в доме можно своими силами. Перед установкой видеокамер понадобится составить схему расположения оборудования, определить длину кабеля и источник подачи питания.

Во время построения чертежа необходимо наметить точки для установки устройств таким образом, чтобы исключить мертвые зоны. Видеорегистраторы или сервер размещают в местах, скрытых от посторонних глаз, поскольку именно там будут храниться важные данные. Мониторы можно установить в любом удобном месте.

Прокладка кабельных трасс

Если для организации системы используются аналоговые устройства, для прокладки трасс лучше выбирать коаксиальные кабели, не требующие применения дополнительных адаптеров. Для IP аналогов применяют витые пары, снижающие влияние электромагнитных помех. Прокладывание линии нужно начинать с точек, наиболее удаленных от видеорегистратора, и затем подключать близлежащие объекты, рассчитывая длину кабеля с запасом. Этот процесс может быть открытым либо закрытым, в первом случае провода размещают на опорах или вдоль ограждений, во втором прокладывают их под землей или внутри стен в гофротрубах.

Установка камер

Устройства должны обеспечивать хороший обзор всей территории и при этом располагаться в незаметных для посторонних местах. Крепежные элементы для камер лучше подбирать отдельно, отдавая предпочтение самым надежным вариантам, предотвращающим падение и вибрацию приборов.

В целях безопасности видеокамеры не монтируют на металлических держателях.

Видеорегистратор и подключение системы

Подключая видеорегистратор, нужно позаботиться о том, чтобы все устройства были правильно подсоединены к предназначенным для них разъемам. Для корректной работы прибор размещают в месте с хорошей циркуляцией воздуха и не допускают его перегрева. После подключения всех комплектующих можно подавать питание на регистратор.

Настройка оборудования

Чтобы организовать полноценную систему слежения, понадобится настроить входящее в нее оборудование. Пользователю необходимо установить время и дату на каждом устройстве, провести их полную настройку, отформатировать жесткие диски для хранения данных, а также настроить видеозапись и удаленный доступ к камерам.

Схемы расположения камер

Принцип расположения устройств слежения зависит от размеров территории, которую необходимо отслеживать, и ее дополнительных особенностей. Лучше расположить камеры таким образом, чтобы их было удобно снимать при необходимости замены или ремонта.

Типичные ошибки

На всех этапах организации системы слежения для частного дома важно избегать распространенных ошибок, чтобы получить желаемый результат:

неправильные расчеты, возникающие из-за проблем в процессе измерения расстояния от камер до регистратора, а также неподходящих кабелей;
проблемы с питанием, способные стать причиной выхода приборов из строя в неподходящий момент;
ошибки при выборе способа хранения данных и объема дисков.

Неправильный подбор комплектующих системы также может привести к возникновению сложностей с ее эксплуатацией.

Видеонаблюдение для частного дома своими руками

Табличка на заборе «Осторожно. Злая собака» и предупреждающий значок на входе загородного дома «Объект находится под охраной» не способны заменить многофункциональную систему видеонаблюдения. Современные технологии позволяют собственникам обеспечить охрану коттеджей с помощью камер и просматривать с них записи в режиме онлайн. Установленные на территории и внутри загородного дома, они позволяют не только осуществлять постоянный контроль за недвижимым имуществом, но и разоблачить личности злоумышленников, проникших на частную территорию в отсутствие хозяев.

Домофон с камерой, изображение с которой передается на монитор, не позволяет собственникам отслеживать перемещение людей круглосуточно. Поэтому большинство хозяев загородных особняков делают выбор в пользу систем видеонаблюдения.

Основные элементы и узлы. Рекомендации по приобретению и размещению

Составляющие системы в виде основных источников для передачи изображения монтируются по желанию собственника коттеджа у ворот или входа в дом, по периметру участка и в самом здании. На каждой стороне дома для наблюдения за земельным наделом рекомендуют установить по 2 стеновые камеры. Различают 2 типа их расположения — открытое и закрытое. Снаружи используют камеры с пыле- и влагонепроницаемым корпусом, вовнутрь дома выбирают модели попроще.

Для установки системы необходимо приобрести следующие материалы.

Монитор для просмотра изображений с камер или компьютер с платой видеозахвата для локального видеонаблюдения.
Коаксиальный кабель и провода ПВС трехжильные, комбинированный кабель КВК-П, монтажные провода ПуГВ четырех цветов (черного, синего, зеленого и красного).
Аналоговые AHD или IP стеновые камеры с высоким разрешением.
Жесткий диск с большим объемом памяти — 1 Тбайт более.
Видеорегистратор с количеством входов по числу камер.
Блок питания.
По 2 разъема типа BNC-F (по 2 на каждую камеру).
Распределительные коробки для монтажа на улице.
Разрядник, розетки, клеммы.
Источник бесперебойного питания для камер.

Количество расходных материалов и комплектующих зависит от числа контролируемых объектов. Видеокамера обязательно ставится в «зоне фейсконтроля» — месте, где с наибольшей вероятностью появится потенциальный злоумышленник. У входя в загородный дом камеру, как правило, прячут под козырек. Для непрерывной съемки выбирают блок питания, который способен переходить на использование резервных источников — аккумулятора. Резервным питанием обеспечивают и видеорегистратор. Снаружи дома, на улице, блок защищается от воздействий окружающей среды герметичным кожухом.

Схема установки и основные характеристики камер видеонаблюдения

Перед началом работ и покупкой комплектующих системы собственник обозначает на схеме места, которые считает необходимым контролировать, стараясь предусмотреть отсутствие «слепых зон». Для земельного участка выбирают камеры с широким углом обзора. При разметке их расположения на схеме необходимо учитывать, что для устройств с напряжением 12 В расстояние до видеорегистратора не должно превышать 50 метров, для 220 В — от 50 и более. Для неосвещенных мест (гаражей, подвалов) или для съемки в ночное время суток приобретают камеры, оснащенные инфракрасной подсветкой. Для экономии энергозатрат и пространства на записывающем диске приобретают видеоустройства с датчиком движения.

В целях экономии расходов на покупку кабеля можно приобрести беспроводные IP-камеры. Их использование не требует также наличия платы видеозахвата. Специалисты предупреждают, что устройства, работающие с помощью WI-FI, очень уязвимы — система легко взламывается, а сама аппаратура неустойчива к помехам и часто зависает. При значительном удалении по плану друг от друга IP-камер (более 200 м) будет необходимо приобрести удлинитель сигнала.

Этапы установки системы

После покупки всех комплектующих собственник загородного дома первым делом отмечает места, где будут установлены AHD камеры, проводя от них кабель к месту расположения видеорегистратора.

Для защиты от неблагоприятных воздействий и сокрытия от посторонних глаз кабель прячут в траншеи и специальные короба. Внутри дома это сделать легче, чем снаружи — провода прокладывают за подвесным потолком, обшивкой из гипсокартона или скрывают внутри плинтуса. Кабель подключают к системе видеонаблюдения и силовому щиту. В щите, шкафу для оборудования, устанавливают разрядник, силовые розетки и автоматический выключатель.Там же монтируют видеорегистратор с жестким диком, блок питания и аккумулятор. После установки оборудования зачищают и подключают кабель ВВГг-LS. Далее защищают провода и присоединяют к системе разрядник и розетки. Блок питания подключают с помощью провода и вилки. Ее раскручивают, попускают повод через отверстие в корпусе, зачищают жилы и присоединяют, после чего фиксируют провод и собирают вилку.

Видеорегистратор подключают к роутеру либо просто вставляют в него сетевой кабель. После прокладки кабеля и завершения монтажа комплектующих системы в щите к ней присоединяют камеры, установленные по периметру внутри и снаружи дома. После этого настраивают параметры сети и доступ в интернет.

Наличие 3G/4G модема с WI-FI роутером упрощает организацию видеонаблюдения. На компьютер устанавливается программа с диска, который идет в комплекте с камерами. После этого роутер подключается к компьютеру, как и видеоустройства, которые вначале присоединяются с помощью сетевого кабеля, а потом, после настройки программы, отключаются от него. После перезагрузки камеры сами находят роутер и начинают передавать изображение.

Получение изображения

После выполнения электромонтажных работ проводится настройка камер. Для получения желаемого угла обзора необходимо наличие 2 человек: один остается у монитора компьютера, а второй по его команде производит фокусировку видеоустройств с варифокальным объективом — регулирует их наклон для наиболее полного покрытия сектора обзора. После этого регулируется уровень резкости. Если камеры имеют функцию поворота, то настройка производится с помощью PTZ непосредственно с пульта управления. Изображение с них может предаваться на специально установленный монитор, компьютер или любой другой гаджет.

Для подключения цифровых камер, которые имеют встроенные детекторы движения, к смартфону используют облачный сервис. Аналоговые видеоустройства напрямую к телефону подключить не удастся. Для получения данных потребуется видеорегистратор, который контактирует с сетью облачного провайдера, а владелец смартфона подключается через интернет-браузер к статичному IP-адресу для просмотра видео.

Осуществить самостоятельную установку системы видеонаблюдения в загородном доме вполне по силам каждому собственнику. Это позволить сэкономить финансы, организовав при этом высококачественную защиту и охрану недвижимого имущества с помощью современных средств связи.

Домашнее видеонаблюдение

Для начала я начал выбирать камеры. К сожалению, курс рубля сейчас такой, что почти все на рынке изрядно подорожало. Я даже рассматривал вариант покупки черно-белых аналоговых камер, и БУ-шного видеорегистратора. Покупать камеры на ebay или aliexpress было боязно, потому что стоят не так уж и мало, срок доставки в Екатеринбург около месяца, а также есть не иллюзорная вероятность купить «как бы мегапиксельную» видеокамеру с сенсором 320×240 и кривой экстраполяцией.
В итоге нашел на авито местного продавца, купил четыре цветные IP камеры с микрофонами. Тут же на месте проверил, тестовая картинка меня устроила.
Камеры — самый настоящий NoName от артели товарища Лляо. О производителе ничего не узнать ни по упаковке, ни по информации на камере. Поворотного механизма нет, инфракрасная подсветка есть. В темноте камера переключается в черно-белый режим. Потребление 1 ампер, напряжение питания 12 вольт. Поддержка PoE отсутствует.

Итак, для того чтобы камеры начали работать, им необходимо питание и интерфейсный кабель. Так как это IP-камеры, то видеоданные они передают по сети ethernet, а раз PoE отсутствует, то кабель питания необходимо отдельно прокладывать. Блок питания на 12 вольт у меня неожиданно нашелся, но на 1,5 ампера. Дополнительно купил еще один 3-амперный блок питания производства Motorolla.
У моего роутера есть всего два Ethernet порта, помимо WAN, так что пришлось купить отдельный коммутатор на 5 портов. Все это оборудование надо как-то скоммутировать, где-то расположить, так что попутно приобрел электротехнический шкафчик известной компании IEK с двумя DIN рейками. Шкаф я назвал ШВН , просто ради того, чтобы у него было хоть какое-то название. Шкаф не содержит никаких инструментов для записи и хранения видео, только питание и сеть.

Монтаж

Электрическую схему шкафа не делал, потому что схема простая, оборудования немного. На входе автомат, на случай КЗ . Розетку изначально не планировал, но блок питания коммутатора включается напрямую в розетку, так что пришлось добавить и ее. Все клемнники собраны из клемм WAGO просто потому, что были у меня в наличии. Один клеммник на 220В, на него расключены блоки питания и розетка. Другой клеммник на 12 вольт, на него расключены линии питания камер.
К сожалению, у меня не было концевых пластин, так что последняя клемма в кажом клеммном ряду перевернута. Перемычек WAGO тоже не нашлось, покупать не стал, сделал из провода. После сборки, разумеется, все цепи «прозвонил», проверил без нагрузки. Блок питания выдавал, почему-то не 12, а чуть меньше 10 вольт. Но мне этого достаточно было.

Если у кого-то возникает вопрос, зачем все это, шкаф, клеммы и все прочее — отвечу, что я противник «соплей» и «скруток». Клемма обеспечивает крайне надежный контакт, который с течением времени не разболтается, не рассохнется. Неважно, самозажимная клемма, или с зажимом «под болт», гарантированно хорошие контакты гарантированно избавляют от мыслей «а может там проводок отошел?».

Гибкие провода, жилы которых состоят из множества проводников, обязательно необходимо оконцевать. Наконечники тоже нашлись в хозяйстве. Если их нет — можно просто скрутить проводники и облудить. Если нет специального обжимного инструмента — можно или купить, хотя те же обжимники от WAGO стоят по 100 евро, или обжать пассатижами и затем прожать наконечник кусачками в нескольких местах. Получается не так надежно, но вырвать жилу из него мне все равно не удалось.

Итак, шкаф собран проверен, место установки выбрано. Для установки потребовалось пара дюбелей и саморезов. В связи с тем, что мне не нужна исключительная надежность, ИБП я не предусматривал. Все таки я делаю систему видеонаблюдения в доме, а не полноценную СОТ .

Места установки камер, приблизительно, я наметил. Две комнаты, коридор, кухня. Теоретически, камера позволяет настроить обзор по горизонтали и вертикали уже после установки. Крутится она хорошо, правда вручную. Но если ее изначально поставить в неудачное место, последующие настройки все равно дадут плохой результат. Поэтому одну камеру я решил использовать как тестовую.
Поставил ПО видеонаблюдения, настроил (о нем ниже), сделал временную «переноску» из витой пары и кабеля питания, расключил камеру, и пошел настраивать. В качестве обратной связи использовал планшет, на котором был запущен TeamViewer, который показывал сервер видеонаблюдения. Таким образом, в момент установки камеры я видел что она показывает, выбирал оптимальное место, делал разметку и переходил к другому месту установки.

В итоге, я нашел точные координаты мест установки 4 камер, зная что они будут показывать, еще до момента установки. В условиях большого объекта, конечно, так не сделать, поэтому иногда приходится перемонтировать камеры уже после запуска системы для лучшего обзора.
Моя ударная дрель не смогла пробить ни стены, ни потолок, так что пришлось позаимствовать перфоратор в дружественной мне компании. Перфоратор проделал дыры в панельных стенах и потолках как в масле, поэтому рекомендую не мучиться с маломощными «жужжалками». Покупать, конечно, не обязательно, а взять на прокат можно.

Монтаж кабеля я выполнил поверхностный. То есть просто по стенам. Разумеется, планировал установить пластиковые коробы и уложить кабели в них. Хотел давно, видео уже месяц работает, а короба не купил Сказывается недостаток времени.
А если монтаж системы видеонаблюдения, да и вообще любой монтаж кабеля совмещается с ремонтом квартиры, я бы посоветовал скрытую прокладку в штробе. Работы это пыльные, но зато кабель будет полностью спрятан. Кабель в штробу лучше уложить в гофре. Иначе, если его случайно пробить, из гофры можно вытащить и новый пробросить, а наглухо заштукатуренный — вряд ли. Фотография с одной из строек.

Итак, камеры установлены, все соединения спрятаны в коробку. В коробке же уложен микрофон, который чуть-чуть выглядывает из одного сальника.
Монтаж полностью завершен. Переходим к последнему этапу.

Наладка и выбор софта

Все камеры имеют на борту вебсервер, с его помощью все настройки и производятся. Единственно, что мне категорически не понравилось, для того чтобы достучаться до камеры, пришлось добавить ее IP адрес в самые надежные узлы и разрешить установки неподписанных ActiveX компонентов. А также работать с камерами можно было только через Internet Explorer. Даже через браузер Edge в Windows 10, а также через его предыдущее воплощение Project Spartan в предрелизных сборках Windows 10, настроить камеры не удалось. Про Хром молчу.

Так или иначе, камеры я все настроил. Как видно из последующего и предыдущего скринов — веб сервер написан для разных моделей камер, но на моих ни PTZ ни WiFi нет. В дальнейшем сохранился один из глюков, когда IP-адрес выставлен статический, получение IP-адреса от DHCP сервера отключено, но если в сети есть активный DHCP сервер, то камера получит IP-адрес от него.Это невероятно неудобно, потому что весь софт видеонаблюдения идентифицирует камеры по IP-адресам.Пришлось в роутере закрепить за определенными устройствами постоянные айпишники и выдавать камерам одни и те же.

VideoNet Prime
SecurOS Lite
Ivideon
Trassir
iSpy
DS ControlPoint
go1984
AxxonNext

DS ControlPoint

Софт уважаемой компании Pelco. Не покупая лицензионные ключи, пользователь может воспользоваться этим продуктом для подключения 4-х IP-камер. Софт устанавливается долго, попутно устанавливает дополнительное ПО, в том числе MS SQL Server.Но что я только не пробовал, бесплатных лицензий я так и не увидел. Я переустанавливал ПО и компоненты, я обновил Windows 7 до Windows 10, не собираясь этого делать, просто от безысходности. Я заново установил Windows 7 как чистую систему, но и на ней не было бесплатных лицензий на 4 камеры. Я обновил чистую систему до Windows 10, но тоже ничего не произошло. Около трех дней я возился с ПО, устанавливал и переустанавливал, обновлял и удалял операционные системы, но DS ControlPoint категорически не хотел мне давать бесплатную возможность подключить 4 камеры.
Особым тонким издевательством DS ControlPoint надо мной был тот факт, что на виртуальной машине он совершенно спокойно разрешал подключить 4 камеры бесплатно. Наши люди в технической поддержке Шнайдер Электрик пожимали плечами. В итоге я плюнул и начал пробовать другой софт.

Ivideon

Я был приятно удивлен удобством и возможностями. Установил серверную часть, камеры все нашлись автоматом, приложение для iOs удобное.
Что плохо, так это ограничения бесплатной версии. Не покупая тарифный план, можно использовать 2 камеры. Дополнительные камеры можно подключить, на момент написания статьи, за 600 рублей в год. С одной стороны это недорого. Но мне пришлось покупать бы не 2, а 3 лицензии. Потому что ivideon нашел USB вебкамеру, которую невозможно было удалить из конфигурации сервера и которая входила в число 2-х бесплатных камер. Итого, для моей системы получалось 1800 рублей в год.
С одной стороны, бывает на кофе я трачу в месяц больше, с другой стороны — сам же выдвинул требования к минимальному бюджету.

SecurOS Lite

В бесплатной версии можно использовать 4 видеокамеры. Для моих требований это подходит. Автоматический поиск не помогал, вручную удалось настроить их, когда указал производителя «Dahua». :-)Со звуком до сих пор толком не разобрался. Видео пишет хорошо, экспортирует тоже. Что плохо — удаленный доступ только при условии покупки дополнительного платного модуля. Так что пришлось пользоваться TeamViewer-ом.Но в итоге я выбрал именно SecurOs Lite.
Архив на неделю весит около 150 Гб, видео записывает по движению.

VideoNet Prime

Очень легко настраивается, определяет все камеры. Бесплатно, можно использовать 16 видеокамер и 1 сервер. Даже не помню, почему он мне не понравился. В принципе, все удобно было, но SecurOs Lite удобнее оказался. Разве что одна камера иногда отваливалась, показывала красное окно со словами ошибок, потом связь восстанавливалась.

Trassir

go1984

AxxonNext

Не самый удобный софт, да еще и в бесплатном режиме доступ возможен только из ЛВС. Продолжать опыты не стал.
