Сколько тепла уходит через окна

Теплопотери дома – куда реально уходит тепло

Перед тем, как начать строить дом, нужно купить проект дома – так говорят архитекторы. Надо купить услуги профессионалов – так говорят строители. Необходимо купить качественные строительные материалы – так говорят продавцы и производители стройматериалов и утеплителей.

И вы знаете, в чем-то они все немножечко правы. Однако никто кроме вас не будет настолько заинтересован в вашем жилье, чтобы учесть все моменты и свести воедино все вопросы по его строительству.

Один из самых важных вопросов, которые стоит решить на этапе планирования строительства, это теплопотери дома. От расчета теплопотерь будут зависеть и проект дома, и его строительство и то, какие стройматериалы и утеплители вы будете закупать.

Не бывает домов с нулевыми теплопотерями. Для этого дом должен был бы плыть в вакууме со стенами в 100 метров высокоэффективного утеплителя. Мы живем не в вакууме, и вкладываться в 100 метров утеплителя не хотим. А значит, у нашего дома будут теплопотери. Пусть будут, лишь бы они были разумными.

Посмотрим, какие теплопотери можно считать разумными, и куда уходит тепло из дома в холодный период года.

Теплопотери через стены

Теплопотери через стены – об этом думают сразу все хозяева. Считают теплосопротивление ограждающих конструкций, утепляются до достижения нормативного показателя R и на этом заканчивают свою работу по утеплению дома. Конечно, теплопотери через стены дома надо считать – стены обладают максимальной площадью из всех ограждающих конструкций дома. Но они – не единственный путь для тепла наружу.

Для того, чтобы ограничить теплопотери через стены, достаточно утеплить дом 150 мм высокоэффективного утеплителя для европейской части России или 200-250 мм того же утеплителя для Сибири и северных регионов. И на этом можно оставить в покое этот показатель и перейти к другим, не менее важным.

Теплопотери пола

Холодный пол в доме – это беда. Теплопотери пола, относительно такого же показателя для стен, важнее примерно в 1,5 раза. И именно во столько же толщина утеплителя в полу должна быть больше толщины утеплителя в стенах.

Теплопотери пола становятся значимыми, когда под полом первого этажа у вас холодный цоколь или просто уличный воздух, например, при винтовых сваях.

Если в стены вы закладываете 200 мм базальтовой ваты или пенопласта, то в пол вам придется заложить 300 миллиметров настолько же эффективного утеплителя. Только в этом случае можно будет ходить по полу первого этажа босиком в любую, даже самую лютую, зиму.

Если же у вас под полом первого этажа отапливаемый подвал или хорошо утепленный цоколь с отлично утепленной широкой отмосткой, то утеплением пола первого этажа можно пренебречь.

Мало того, в такой подвал или цоколь стоит нагнетать нагретый воздух с первого этажа, а лучше со второго. А вот стены подвала, его плита должны быть утеплены максимально, чтобы не «обогревать» грунт. Конечно, постоянная температура грунта +4С, но это на глубине. А зимой вокруг стен подвала все те же -30С, как и на поверхности грунта.

Теплопотери через потолок

Все тепло идет вверх. И там оно стремится выйти наружу, то есть покинуть помещение. Теплопотери через потолок в вашем доме – это одна из наибольших величин, которая характеризует уход тепла на улицу.

Толщина утеплителя на потолке должна быть в 2 раза больше толщины утеплителя в стенах. Монтируете 200 мм в стены – монтируйте 400 мм на потолок. В этом случае вам будет гарантировано максимальное теплосопротивление вашего теплового контура.

Что у нас получается? Стены 200 мм, пол 300 мм, потолок 400 мм. Считайте, что вы сэкономите на любом энергоносителе, которым будете отапливать свой дом.

Теплопотери окон

Что совершенно невозможно утеплить, так это окна. Теплопотери окон – самая большая величина, которой описывается количество тепла, покидающего ваш дом. Какими бы вы не сделали свои стеклопакеты – двухкамерными, трехкамерными или пятикамерными, теплопотери окон все равно будут гигантскими.

Как сократить теплопотери через окна? Во-первых, стоит сократить площадь остекления во всем доме. Конечно, при большом остеклении дом выглядит шикарно, и его фасад напоминает вам о Франции или Калифорнии. Но тут уже что-то одно – или витражи в половину стены или хорошее теплосопротивление вашего дома.

Во-вторых, следует хорошо утеплять оконные откосы – места прилегания переплетов к стенам.

И, в-третьих, стоит использовать для дополнительного сбережения тепла новинки строительной отрасли. Например, автоматические ночные теплосберегающие ставни. Или пленки, отражающие тепловое излучение обратно в дом, но свободно пропускающие видимый спектр.

Куда уходит тепло из дома?

Стены утеплены, потолок и пол тоже, ставни поставлены на пятикамерные стеклопакеты, вовсю раскочегарен газовый котел. А в доме все равно прохладно. Куда же продолжает уходить тепло из дома?

Настало время искать щели, щелки и щелочки, куда уходит тепло из дома.

Во-первых, система вентиляции. Холодный воздух приходит по приточной вентиляции в дом, теплый воздух покидает дом по вытяжной вентиляции. Чтобы уменьшить теплопотери через вентиляцию, можно установить рекуператор – теплообменник, забирающий тепло у выходящего теплого воздуха и нагревающий входящий холодный воздух.

Во-вторых, входные двери. Чтобы исключить теплопотери через двери, следует смонтировать холодный тамбур, который будет буфером между входными дверями и уличным воздухом. Тамбур должен быть относительно герметичным и необогреваемым.

В-третьих, стоит хотя бы раз посмотреть в морозы на свой дом в тепловизор. Выезд специалистов стоит не такие большие деньги. Зато вы будете иметь на руках «карту фасадов и перекрытий», и будете четко знать, какие еще меры предпринять для того, чтобы снизить теплопотери дома в холодный период.

Сколько денег сэкономят энергосберегающие окна на отоплении?

Сохранять тепло и снижать счета за отопление – это главные задачи современных энергосберегающих окон в загородном доме. Сколько денег можно сэкономить и чем такие окна они отличаются от стандартных в материале портала ОКНА МЕДИА.

Энергосберегающие окна – ответ на рост тарифов

По прогнозу Минэкономразвития РФ до 2030 года электроэнергия для населения за ближайшие 18 лет подорожает в 4 раза, газ в 3,7 раз. Правильные энергосберегающие окна позволяют снижать счета за отопление и сэкономить до 30 000 рублей за отопительный сезон. Теплые окна окупят разницу между простым и энергоэффективным остеклением за 2-3 года.

Неучтённые нюансы и необдуманная экономия в остеклении приведут к повышенной плате за отопление, кондиционирование и дополнительным расходам на переделку или апгрейд окон.

Энергосберегающие окна отапливают дом, а не улицу

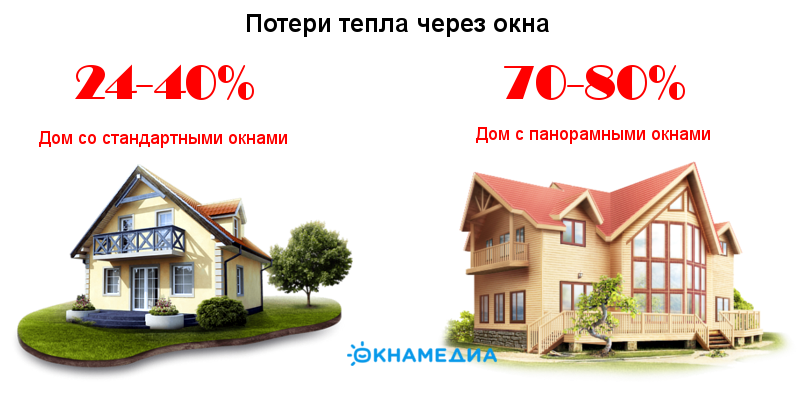

Потери тепла через окна стандартных размеров составляют в среднем 25%-40% от общих теплопотерь дома, для коттеджей загородных домов с панорамным остеклением эта цифра возрастает до 70-80%.

Стеклопакеты занимают преобладающую долю окна (до 90%), их влияние на теплосбережение необходимо учитывать в первую очередь. Тонкие однокамерные стеклопакеты (2 стекла) абсолютно не подходят для остекления загородных домов.

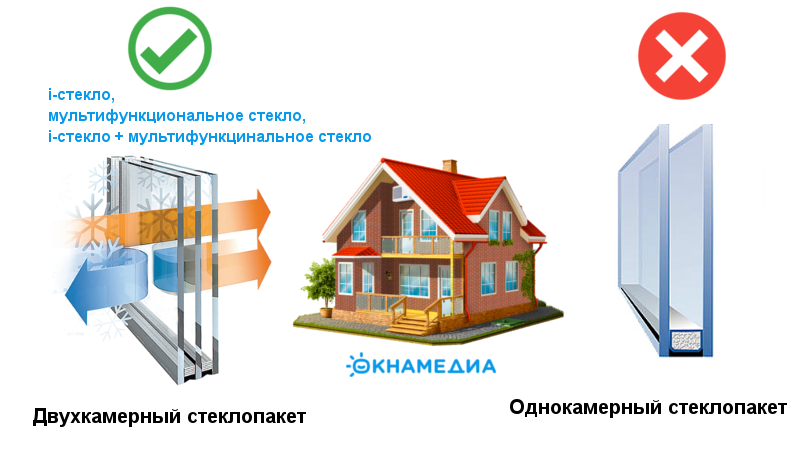

К выбору 2-х камерных стеклопакетов (3 стекла) нужно подходить, понимая цену экономии. Стоит выбирать стеклопакеты с высокой защитой от холода (теплоизоляцией), которую обеспечивает энергосберегающее (мультифункциональное) стекло и заполнение инертным газом.

От теплопотерь через ограждающие конструкции (в том числе и окна) зависит количество потраченных на поддержание комфортной температуры энергоносителей и затраты на отопление. Для счастливых обладателей магистрального газа разница будет невелика – около 3 000 руб за отопительный сезон пока цены магистрального газа сдерживаются государством. Владельцам домов с дизельным или электрическим отоплением по-настоящему теплые окна позволят экономить 25 000-27 000 рублей за сезон.

Ниже приведены расчеты, которые наглядно показывают, сколько денег можно сэкономить при самых распространенных системах отопления – магистральный газ, дизель, электроэнергия.

Расходы на отопление дома электричеством в Подмосковье площадь 200 м 2 за отопительный период, руб.

Источник: ОКНА МЕДИА

Как выбрать по-настоящему энергосберегающие окна?

При выборе остекления для загородного дома, коттеджа нужно ориентироваться на такой показатель как коэффициент приведенного сопротивления теплопередаче окна.

Коэффициент показывает разницу температур на внутренней и внешней поверхностях окна, при которой через 1 м 2 проходит 1 Вт тепла. Чем больше цифра – тем больше тепла останется внутри, т.е. теплоизоляция выше. Минимальное значение для Московской области 0,66 м²·°C/Вт, но этого слишком мало – окна с такой теплоизоляцией не подходят для остекления частного дома и будут отапливать улицу.

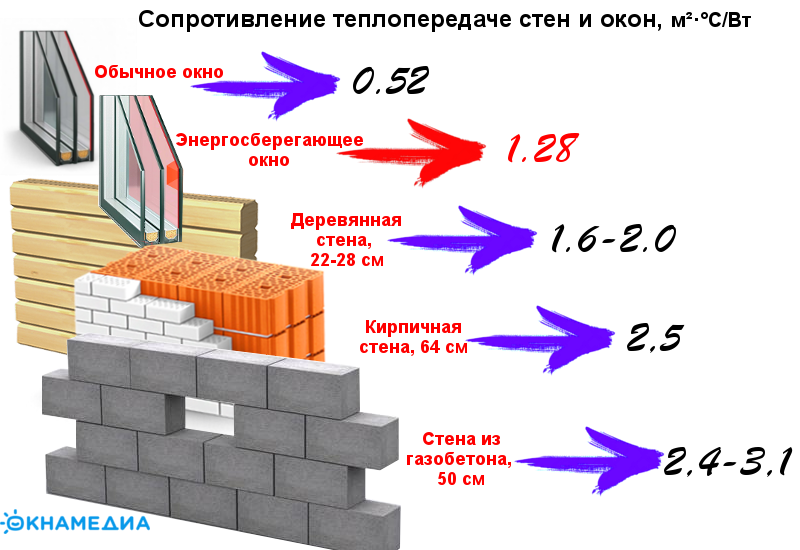

Для сравнения приведем значения сопротивление теплопередаче стен, традиционно используемых при строительстве домов в Московской области:

• Дерево стена 22-28 см – от 1,6 до 2,0 м²·°C/Вт
• Газобетон D-500 стена 50 см – от 2,4 м²·°C/Вт до 3,1 м²·°C/Вт
• Камень с облицовочным кирпичом стена 64 см – 2,5 м²·°C/Вт
• Обычное окно (профиль 60 мм, 2-х камерный стеклопакет с обычным стеклом) — 0,52 м²·°C/Вт
• Теплое окно (профиль от 80 мм, 2-х камерный стеклопакет с 2-мя энергосберегающими стеклами и аргоном)– 1,28 м²·°C/Вт

Теплым окнам – энергосберегающие стеклопакеты

Утеплять в окнах нужно все, но в первую очередь стеклопакеты.

Способы утепления окон следующие:

• Использование энергоэффективного стекла. К этой категории относятся низкоэмиссионное И-стекло и мультифункциональное стекло. Эти виды стекла имеют специальное напыление незаметное человеческому глазу, которое отражает тепловую энергию назад в помещение. Температура на внутренней поверхности таких стеклопакетов всегда выше на 5-7°С, чем у простых. Кроме того, на них меньше образуется конденсат.
• Использование в одном стеклопакете двух энергоэффективных стекол значительно увеличивает теплоизоляцию при незначительном увеличении цены.
• Закачивание в межстекольное пространство инертного газа – аргона, криптона, шестифтористой серы, помимо лучшего сохранения тепла инертные газы повышают и шумоизоляцию.
• Использование «теплой» дистанционной рамки позволяет избежать так называемого «краевого эффекта», когда по краю стеклопакета, вдоль холодной алюминиевой рамки температура стекла ниже, чем в центре. Именно здесь начинают образовываться конденсат и наледь. Неметаллические дистанционные рамки устраняют этот эффект. Особенно это заметно на однокамерных стеклопакетах.

О чем не забыть при выборе энергосберегающих окон?

• Для теплых стеклопакетов рекомендуется использовать широкие профильные системы – от 80 мм / 5-6 камер. Проблему сохранения тепла нужно решать комплексно, а более узкий профиль будет проигрывать стеклопакету в теплоизоляции и может возникнуть промерзание.
• Чтобы окна были по-настоящему теплыми, следует уделить особое внимание качеству монтажа. Погрешности в монтажном шве, некачественные монтажные материалы сведут к нулю самую высокую теплоизоляцию окна. Монтаж должен производиться по ГОСТ с паро- и гидроизоляционными лентами.

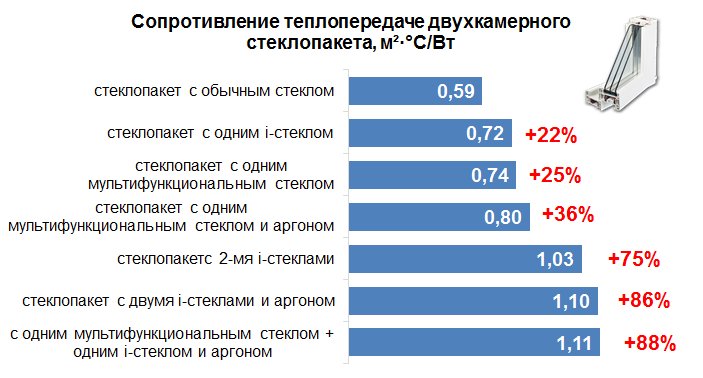

Наглядно влияние перечисленных способов на теплосбережение окон с различными стеклопакетами приведены в таблице. Данные рассчитаны на примере стекла ведущего мирового производителя стекла AGC. В продуктовой линейке AGC представлено стекло самого разного назначения и цветовой гаммы, позволяющей решить любые задачи в остеклении жилых домов.

Источник: ОКНА МЕДИА

Теплоизоляция окон из профиля 60 мм с теплым стеклопакетом не уступает окнам из профиля 70мм с обычным стеклом, но необходимо учитывать, что окна из тонкого профиля могут приносить дополнительные проблемы. В них выше риск выпадения конденсата и образования наледи. По этим причинам установка окон из профиля шириной 60 мм в жилые помещения нежелательна, за исключением южных регионов России.

Мультифункциональное стекло Energy Light от AGC* – является самым эффективным решением с точки зрения энергосбережения. Зимой мультифункциональное стекло сберегает на 50% больше тепла по сравнению с обычным флоат-стеклом, летом отсекаем до 57% солнечного излучения, защищая от перегрева.

Для максимального светопропускания и теплозащиты в окнах, находящихся в постоянной тени, рекомендуется использовать мультифункциональное стекло Energy Light на основе просветленного стекла Crystalvision.

Выводы:

• Установка двух энергосберегающих стекол (И-стекло и мультифункциональное) увеличивает теплоизоляцию окна в 2 раза, при этом стоимость конструкции «под ключ» возрастет всего на 2%-3%.
• Мультифункциональное стекло в стеклопакете – является самым эффективным решением с точки зрения энергосбережения. Зимой стекло максимально эффективно защитит от холода, летом от нагревания помещения. Стекло сократит счета на отопление и кондиционирование, а в квартире или доме всегда будет комфортно.
• Для окон на теневой стороне рекомендуется мультифункциональное стекло на основе просветленного стекла. Стекло не приводит к затемнению помещения и более теплое, чем И-стекло.
• Теплое окно – это сочетание 2-х камерного стеклопакета с 1 или 2-мя энергосберегающими стеклами, аргоном и оконного профиля шириной от 80 мм, плюс качественный монтаж с паро- и гидроизоляционными лентами.

Энергосберегающие окна – инвестируем один раз, экономим 50 лет

Покупка теплых окон замечательная иллюстрация известной поговорки «Скупой платит дважды». При наличии в коттедже магистрального газа затраты на отопление допустимы до тех пор, пока цены на российском рынке на текущих показателях. При отоплении дома дизелем и электричеством, без энергосберегающих окон с широким профилем от 80 мм и 2-х камерного стеклопакета с двумя энергосберегающими стеклами и инертным газом не обойтись. Цена экономии на окнах – гигантские счета за отопление.

Подробный расчет теплопоступлений и теплопотерь

Подробный расчет теплопоступлений и теплопотерь реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на подробный расчет, позвоните по телефону: . Отправить письменную заявку Вы можете на email или через форму заказа .

Теплопоступления за счет разности температур (теплопередачи)

В летний период теплопоступление через внешние конструкции (стены, потолок) как правило, положительно. Расчет усложняется тем, что температура воздуха сильно меняется в течение суток, а солнечное излучение дополнительно нагревает внешнюю поверхность здания. Зимой тепло теряется через внешние конструкции. Колебания температуры в зимний период меньше, а нагрев поверхностей солнечным излучением незначителен.

Теплопоступление (или потеря тепла) за счет разности температур зависит не только от внешних условий, но и от температуры внутри помещения.

Расчет тепловых поступлений за счет теплопередачи выполняется согласно строительным нормативам СниП 11-3-79.

Количество тепла Qогр, переданное путем теплопередачи через ограждение (стену) площадью S, имеющее коэффициент теплопередачи k, вычисляется по формуле:

Здесь T — расчетная наружная температура, t — расчетная внутренняя температура, а Y — поправочный коэффициент, значение которого выбирается согласно СНиП 2.04.05-91.

Расчетные наружные температуры зависят от региона и приведены в ТАБЛИЦЕ, а внутренние температуры выбираются с учетом комфортности или технологических требований, в зависимости от назначения помещения.

Эта формула упрощена и не учитывает ряда факторов. Чтобы учесть направление относительно сторон света, солнечную радиацию, нагревающую стены и т.д., нужно вводить в данную формулу поправки. Они являются составными частями коэффициента Y.

Поглощение солнечного излучения ограждением зависит от следующих факторов:

• Цвета стен: коэффициент поглощения тепла достигает 0.9 для темного цвета наружных стен и лишь 0.5 — для светлых стен.

Тепловых характеристик стен: чем массивнее стена, тем больше задержка поступления тепла в помещение. Тепловая нагрузка при нагреве массивной стены распределяется на более длительное время. Если же стены тонкие и легкие, то тепловые нагрузки повышаются и быстро изменяются при изменении внешних условий. При этом требуются более дорогие и мощные установки кондиционирования.

Теплопоступления от солнечного излучения через остекленные проемы

Тепло солнечного излучения может значительно увеличивать теплопоступление в здание (например, в магазине с витринами). В помещение передается до 90% солнечного тепла, и лишь небольшая часть отражается стеклами. Наиболее интенсивно тепло излучения поступает летом, в ясную погоду.

Теплопоступление излучения учитывается в тепловом балансе здания только для летнего и переходного времени, когда наружная температура превышает +10 градусов.

Поступление тепла солнечного излучения зависит от следующих факторов:

• Рода и структуры материалов ограждения;
• Состояния поверхности (например, через грязное стекло пройдет меньше излучения);
• Угла, под которым солнечные лучи падают на поверхность;
• Ориентации помещения по сторонам света (теплопоступления от радиации через окна, выходящие на север, вообще не учитываются).

За расчетную величину теплопоступлений от излучения принимается большая из двух величин:

1. тепло, поступающее через остекленную поверхность той из стен, которая наиболее выгодно расположена относительно поступления тепла или имеющей максимальную световую поверхность
2. 70% от тепла, поступающего через остекленные поверхности двух перпендикулярных стен помещения.

Если нужно уменьшить теплопоступления от солнечной радиации, рекомендуется принимать следующие меры:

• ориентировать помещения окнами на север
• делать минимальное количество световых проемов
• применять защиту от солнечных лучей: двойное остекление, побелку стекол, устройство штор, жалюзи и т.д.

При использовании комплексной защиты от солнца теплопоступления от излучения можно сократить практически вдвое, и мощность требуемой холодильной установки уменьшится на 10-15%.

Теплопоступления от инфильтрации воздуха

Под действием ветра разницы температур воздух может проникать в помещение через неплотности стен, окон, дверей и т.п. Это явление называют инфильтрацией.

Особенно сильна инфильтрация через окна и двери, расположенные с подветренной стороны. Масса воздуха, который инфильтруется через щель, вычисляется по формуле:

Здесь a — коэффициент, который зависит от типа щелей, m — удельная масса воздуха, проникающего через 1 погонный метр щели, зависит от скорости ветра, l — длина щели.

Воздух, поступивший за счет инфильтрации в холодное время года, требует подогрева. Расход тепла составит

Здесь с- теплоемкость воздуха, t — внутренняя расчетная температура, T — температура внешнего воздуха.

Если требуется лишь приблизительный подсчет расхода тепла на подогрев инфильтрованного воздуха, можно просто ввести поправку на теплопотери через инфильтрацию в размере 10-20% общей потери тепла.
В летний период наружный воздух может иметь температуру выше, чем в помещении, и тепловая нагрузка от инфильтрации будет положительна, то есть потребуется увеличить мощность охлаждения. Однако летом влияние инфильтрации воздуха меньше, потому что обычно меньше скорость ветра и разность внешней и внутренней температур.
Кроме того, вместе с воздухом в помещение поступает и дополнительная влага. Поэтому желательно герметизировать все ограждения. Если притворы окон и дверные проемы уплотнены, то инфильтрацию воздуха можно вообще не учитывать при составлении теплового баланса помещения.

Теплопоступления от людей

Количество тепла, выделяемое людьми в помещении, всегда положительно. Оно зависит от числа людей, находящихся в помещении, выполняемой ими работы и параметров воздуха (температуры и влажности).

Кроме ощутимого (явного) тепла, которое организм человека передает окружающей среде путем конвекции и лучистой энергии, выделяется еще и скрытое тепло. Оно тратится на испарение влаги поверхностью кожи человека и легкими.

От рода занятий человека и параметров воздуха зависит соотношение явной и скрытой выделяемой теплоты. Чем интенсивнее физическая нагрузка и выше температура воздуха, тем больше доля скрытого тепла, при температуре воздуха выше 37 градусов все тепло, выработанное организмом, выделяется путем испарения.

• При любом виде деятельности — от сна до тяжелой работы — тепловыделение больше при низкой температуре окружающей среды.
• Чем выше температура воздуха, тем больше скрытое тепловыделение и меньше явное тепловыделение.

При расчете тепловыделения от людей нужно принять во внимание, что в помещении не всегда будет находиться максимальное число людей. Среднее число людей, которые обычно будут находиться в помещении, определяют на основании опыта (например, число посетителей в магазине), или с помощью установленных коэффициентов (например, в учреждениях — 0.95 от общего числа сотрудников).

Таблица тепловыделения от людей в зависимости от температуры среды и физической нагрузки

Расчет теплопотерь дома через ограждающие конструкции и инженерные коммуникации

Проектирование системы отопления «на глазок» с большой вероятностью может привести либо к неоправданному завышению расходов на ее эксплуатацию, либо к недогреву жилища.

Чтобы не случилось ни того ни другого, необходимо в первую очередь грамотно выполнить расчет теплопотерь дома.

И только на основании полученных результатов подбирается мощность котла и радиаторов. Наш разговор пойдет о том, каким способом производятся эти вычисления и что при этом нужно учитывать.

Разновидности теплопотерь

Авторы многих статей сводят расчет теплопотерь к одному простому действию: предлагается умножить площадь отапливаемого помещения на 100 Вт. Единственное условие, которое при этом выдвигается, относится к высоте потолка — она должна составлять 2,5 м (при других значениях предлагается вводить поправочный коэффициент).

На самом деле такой расчет является настолько приблизительным, что полученные с его помощью цифры можно смело приравнивать к «взятым с потолка». Ведь на удельную величину теплопотерь влияет целый ряд факторов: материал ограждающих конструкций, наружная температура, площадь и тип остекления, кратность воздухообмена и пр.

Более того, даже для домов с различной отапливаемой площадью при прочих равных условиях ее значение будет разным: в маленьком доме — больше, в большом — меньше. Так проявляется закон квадрата-куба.

Поэтому владельцу дома крайне важно освоить более точную методику определения теплопотерь. Такой навык позволит не только подобрать отопительное оборудование с оптимальной мощностью, но и оценить, к примеру, экономический эффект от утепления. В частности, можно будет понять, превзойдет ли срок службы теплоизолятора период его окупаемости.

Первое, что необходимо сделать исполнителю — разложить общие теплопотери на три составляющие:

• потери через ограждающие конструкции;
• обусловленные работой вентиляционной системы;
• связанные со сбросом нагретой воды в канализацию.

Рассмотрим каждую из разновидностей подробно.

Базальтовый утеплитель — популярный теплоизолятор, но ходят слухи о его вреде для здоровья человека. Базальтовый утеплитель — вредность и экологическая безопасность.

Как правильно утеплить стены квартиры изнутри без вреда для конструкции здания, читайте тут.

Холодная кровля мешает создать уютную мансарду. В статье вы узнаете, как утеплить потолок под холодной крышей и какие материалы самые эффективные.

Расчет теплопотерь

Вот как следует производить вычисления:

Теплопотери через ограждающие конструкции

Для каждого материала, входящего в состав ограждающих конструкций, в справочнике или предоставленном производителем паспорте находим значение коэффициента теплопроводности Кт (единица измерения — Вт/м*градус).

Для каждого слоя ограждающих конструкций определяем термическое сопротивление по формуле: R = S/Кт, где S – толщина данного слоя, м.

Для многослойных конструкций сопротивления всех слоев нужно сложить.

Определяем теплопотери для каждой конструкции по формуле Q = (A / R) *dT,

• А — площадь ограждающей конструкции, кв. м;
• dT — разность наружной и внутренней температур.
• dT следует определять для самой холодной пятидневки.

Теплопотери через вентиляцию

Для этой части расчета необходимо знать кратность воздухообмена.

В жилых зданиях, возведенных по отечественным стандартам (стены являются паропроницаемыми), она равна единице, то есть за час должен обновиться весь объем воздуха в помещении.

В домах, построенных по европейской технологии (стандарт DIN), при которой стены изнутри застилаются пароизоляцией, кратность воздухообмена приходится увеличивать до 2-х. То есть за час воздух в помещении должен обновиться дважды.

Теплопотери через вентиляцию определим по формуле:

Qв = (V*Кв / 3600) * р * с * dT,

• V — объем помещения, куб. м;
• Кв — кратность воздухообмена;
• Р — плотность воздуха, принимается равной 1,2047 кг/куб. м;
• С — удельная теплоемкость воздуха, принимается равной 1005 Дж/кг*С.

Приведенный расчет позволяет определить мощность, которую должен иметь теплогенератор системы отопления. Если она оказалась слишком высокой, можно сделать следующее:

• понизить требования к уровню комфорта, то есть установить желаемую температуру в наиболее холодный период на минимальной отметке, допустим, в 18 градусов;
• на период сильных холодов понизить кратность воздухообмена: минимально допустимая производительность приточной вентиляции составляет 7 куб. м/ч на каждого обитателя дома;
• предусмотреть организацию приточно-вытяжной вентиляции с рекуператором.

Заметим, что рекуператор полезен не только зимой, но и летом: в жару он позволяет сэкономить произведенный кондиционером холод, хотя и работает в это время не столь эффективно, как в мороз.

Правильнее всего при проектировании дома выполнить зонирование, то есть назначить для каждого помещения свою температуру исходя из требуемого комфорта. К примеру, в детской или комнате пожилого человека следует обеспечить температуру порядка 25-ти градусов, тогда как для гостиной будет достаточно и 22-х. На лестничной площадке или в помещении, где жильцы появляются редко либо имеются источники тепловыделения, расчетную температуру можно вообще ограничить 18-ю градусами.

Очевидно, что цифры, полученные в данном расчете, актуальны только для очень короткого периода — самой холодной пятидневки. Чтобы определить общий объем энергозатрат за холодный сезон, параметр dT нужно вычислять с учетом не самой низкой, а средней температуры. Затем нужно выполнить следующее действие:

W = ((Q + Qв) * 24 * N)/1000,

• W — количество энергии, требующейся для восполнения теплопотерь через ограждающие конструкции и вентиляцию, кВт*ч;
• N — количество дней в отопительном сезоне.

Теплопотери через канализацию

Для приема гигиенических процедур и мытья посуды жильцы дома греют воду и произведенное тепло уходит в канализационную трубу.

Но в данной части расчета следует учитывать не только прямой нагрев воды, но и косвенный — отбор тепла осуществляет вода в бачке и сифоне унитаза, которая также сбрасывается в канализацию.

Исходя из этого, средняя температура нагрева воды принимается равной всего 30-ти градусам. Теплопотери через канализацию рассчитываем по следующей формуле:

Qк = (Vв * T * р * с * dT) / 3 600 000,

• Vв — месячный объем потребления воды без разделения на горячую и холодную, куб. м/мес.;
• Р — плотность воды, принимаем р = 1000 кг/куб. м;
• С — теплоемкость воды, принимаем с = 4183 Дж/кг*С;
• dT — разность температур. Учитывая, что вода на входе зимой имеет температуру около +7 градусов, а среднюю температуру нагретой воды мы условились считать равной 30-ти градусам, следует принимать dT = 23 градуса.
• 3 600 000 — количество джоулей (Дж) в 1-м кВт*ч.

Пример расчета теплопотерь дома

Рассчитаем теплопотери 2-этажного дома высотой 7 м, имеющего размеры в плане 10х10 м.

Стены имеют толщину 500 мм и выстроены из теплой керамики (Кт = 0,16 Вт/м*С), снаружи утеплены минеральной ватой толщиной 50 мм (Кт = 0,04 Вт/м*С).

В доме имеется 16 окон площадью по 2,5 кв. м.

Наружная температура в самую холодную пятидневку составляет -25 градусов.

Средняя наружная температура за отопительный период — (-5) градусов.

Внутри дома требуется обеспечить температуру +23 градуса.

Потребление воды — 15 куб. м/мес.

Продолжительность отопительного периода — 6 мес.

Определяем теплопотери через ограждающие конструкции (для примера рассмотрим только стены)

Термическое сопротивление:

• основного материала: R1 = 0,5 / 0,16 = 3,125 кв. м*С/Вт;
• утеплителя: R2 = 0,05/0,04 = 1,25 кв. м*С/Вт.

То же для стены в целом: R = R1 + R2 = 3.125 + 1.25 = 4.375 кв. м*С/Вт.

Определяем площадь стен: А = 10 х 4 х 7 – 16 х 2,5 = 240 кв. м.

Теплопотери через стены составят:

Qс = (240 / 4.375) * (23 – (-25)) = 2633 Вт.

Аналогичным образом рассчитываются теплопотери через крышу, пол, фундамент, окна и входную дверь, после чего все полученные значения суммируются. Термическое сопротивление дверей и окон производители обычно указывают в паспорте на изделие.

Теплопотери через вентиляцию

Определяем объем воздуха в помещении (для упрощения расчета толщина стен не учитывается):

V = 10х10х7 = 700 куб. м.

Принимая кратность воздухообмена Кв = 1, определяем теплопотери:

Qв = (700 * 1 / 3600) * 1,2047 * 1005 * (23 – (-25)) = 11300 Вт.

Вентиляция в доме

Теплопотери через канализацию

С учетом того, что жильцы потребляют 15 куб. м воды в месяц, а расчетный период составляет 6 мес., теплопотери через канализацию составят:

Qк = (15 * 6 * 1000 * 4183 * 23) / 3 600 000 = 2405 кВт*ч

Если вы не живете в дачном домике зимой, в межсезонье или в холодное лето необходимо все равно его обогревать. Электрическое отопление дачного дома в данном случае бывает самым целесообразным.

О причинах падения давления в системе отопления вы можете почитать в этом материале. Устранение неполадок.

Оценка полного объема энергозатрат

Для оценки всего объема энергозатрат за отопительный период необходимо пересчитать теплопотери через вентиляцию и ограждающие конструкции с учетом средней температуры, то есть dT составит не 48, а только 28 градусов.

Тогда средняя мощность потерь через стены составят:

Qс = (240 / 4.375) * (23 – (-5)) = 1536 Вт.

Предположим, что через крышу, пол, окна и двери дополнительно теряется в среднем 800 Вт, тогда совокупная средняя мощность теплопотерь через ограждающие конструкции составит Q = 1536 + 800 = 2336 Вт.

Qв = (700 * 1 / 3600) * 1,2047 * 1005 * (23 – (-5)) =6592 Вт.

Тогда за весь период на отопление придется затратить:

W = ((2336 + 6592)*24*183)/1000 = 39211 кВт*ч.

К этой величине нужно прибавить 2405 кВт*ч потерь через канализацию, так что общий объем энергозатрат за отопительный период составит 41616 кВт*ч.

Если в качестве энергоносителя используется только газ, из 1-го куб. м которого удается получить 9,45 кВт*ч тепла, то его понадобится 41616 / 9,45 = 4404 куб. м.

Видео на тему

Теплопотери дома – куда реально уходит тепло

Перед тем, как начать строить дом, нужно купить проект дома – так говорят архитекторы. Надо купить услуги профессионалов – так говорят строители. Необходимо купить качественные строительные материалы – так говорят продавцы и производители стройматериалов и утеплителей.
И вы знаете, в чем-то они все немножечко правы. Однако никто кроме вас не будет настолько заинтересован в вашем жилье, чтобы учесть все моменты и свести воедино все вопросы по его строительству.

Один из самых важных вопросов, которые стоит решить на этапе планирования строительства, это теплопотери дома. От расчета теплопотерь будут зависеть и проект дома, и его строительство и то, какие стройматериалы и утеплители вы будете закупать.

Не бывает домов с нулевыми теплопотерями. Для этого дом должен был бы плыть в вакууме со стенами в 100 метров высокоэффективного утеплителя. Мы живем не в вакууме, и вкладываться в 100 метров утеплителя не хотим. А значит, у нашего дома будут теплопотери. Пусть будут, лишь бы они были разумными.

Посмотрим, какие теплопотери можно считать разумными, и куда уходит тепло из дома в холодный период года.

Теплопотери через стены

Теплопотери через стены – об этом думают сразу все хозяева. Считают теплосопротивление ограждающих конструкций, утепляются до достижения нормативного показателя R и на этом заканчивают свою работу по утеплению дома. Конечно, теплопотери через стены дома надо считать – стены обладают максимальной площадью из всех ограждающих конструкций дома. Но они – не единственный путь для тепла наружу.
Утепление дома — единственный способ снизить теплопотери через стены.
Для того, чтобы ограничить теплопотери через стены, достаточно утеплить дом 150 мм высокоэффективного утеплителя для европейской части России или 200-250 мм того же утеплителя для Сибири и северных регионов. И на этом можно оставить в покое этот показатель и перейти к другим, не менее важным.

Теплопотери пола

Холодный пол в доме – это беда. Теплопотери пола, относительно такого же показателя для стен, важнее примерно в 1,5 раза. И именно во столько же толщина утеплителя в полу должна быть больше толщины утеплителя в стенах.

Теплопотери пола становятся значимыми, когда под полом первого этажа у вас холодный цоколь или просто уличный воздух, например, при винтовых сваях.
Утепляете стены — утепляйте и пол .

Если в стены вы закладываете 200 мм базальтовой ваты или пенопласта, то в пол вам придется заложить 300 миллиметров настолько же эффективного утеплителя. Только в этом случае можно будет ходить по полу первого этажа босиком в любую, даже самую лютую, зиму.
Если же у вас под полом первого этажа отапливаемый подвал или хорошо утепленный цоколь с отлично утепленной широкой отмосткой , то утеплением пола первого этажа можно пренебречь.

Мало того, в такой подвал или цоколь стоит нагнетать нагретый воздух с первого этажа, а лучше со второго. А вот стены подвала, его плита должны быть утеплены максимально, чтобы не «обогревать» грунт. Конечно, постоянная температура грунта +4С, но это на глубине. А зимой вокруг стен подвала все те же -30С, как и на поверхности грунта.

Теплопотери через потолок

Все тепло идет вверх. И там оно стремится выйти наружу, то есть покинуть помещение. Теплопотери через потолок в вашем доме – это одна из наибольших величин, которая характеризует уход тепла на улицу.

Толщина утеплителя на потолке должна быть в 2 раза больше толщины утеплителя в стенах. Монтируете 200 мм в стены – монтируйте 400 мм на потолок. В этом случае вам будет гарантировано максимальное теплосопротивление вашего теплового контура.
Потолок нуждается в самом толстом утеплителе.

Что у нас получается? Стены 200 мм, пол 300 мм, потолок 400 мм. Считайте, что вы сэкономите на любом энергоносителе, которым будете отапливать свой дом.

Теплопотери окон

Что совершенно невозможно утеплить, так это окна. Теплопотери окон – самая большая величина, которой описывается количество тепла, покидающего ваш дом. Какими бы вы не сделали свои стеклопакеты – двухкамерными, трехкамерными или пятикамерными, теплопотери окон все равно будут гигантскими.

Как сократить теплопотери через окна ? Во-первых, стоит сократить площадь остекления во всем доме. Конечно, при большом остеклении дом выглядит шикарно, и его фасад напоминает вам о Франции или Калифорнии. Но тут уже что-то одно – или витражи в половину стены или хорошее теплосопротивление вашего дома.
Хотите снизить теплопотери окон — не планируйте большую их площадь.
Во-вторых, следует хорошо утеплять оконные откосы – места прилегания переплетов к стенам.

И, в-третьих, стоит использовать для дополнительного сбережения тепла новинки строительной отрасли. Например, автоматические ночные теплосберегающие ставни. Или пленки, отражающие тепловое излучение обратно в дом, но свободно пропускающие видимый спектр.

Куда уходит тепло из дома?

Стены утеплены, потолок и пол тоже, ставни поставлены на пятикамерные стеклопакеты, вовсю раскочегарен газовый котел. А в доме все равно прохладно. Куда же продолжает уходить тепло из дома?

Настало время искать щели, щелки и щелочки, куда уходит тепло из дома.

Во-первых, система вентиляции. Холодный воздух приходит по приточной вентиляции в дом, теплый воздух покидает дом по вытяжной вентиляции. Чтобы уменьшить теплопотери через вентиляцию , можно установить рекуператор – теплообменник, забирающий тепло у выходящего теплого воздуха и нагревающий входящий холодный воздух.
Один из способов снизить теплопотери дома через систему вентиляции — установить рекуператор.
Во-вторых, входные двери. Чтобы исключить теплопотери через двери , следует смонтировать холодный тамбур, который будет буфером между входными дверями и уличным воздухом. Тамбур должен быть относительно герметичным и необогреваемым.

В-третьих, стоит хотя бы раз посмотреть в морозы на свой дом в тепловизор. Выезд специалистов стоит не такие большие деньги. Зато вы будете иметь на руках «карту фасадов и перекрытий», и будете четко знать, какие еще меры предпринять для того, чтобы снизить теплопотери дома в холодный период.
