Как соединить два пластиковых окна между собой

Итак теперь мы кратко пробежимся по многорамным конструкциям. Что это такое?

Многорамная конструкция это конструкция которая которая состоит из двух или более оконных или дверных рам которые соединены между собой с помощью специального профиля в одну конструкцию. Делается это в основном для того чтобы собрать вместе различные по высоте окна. В 90 процентах случаев это соединение двери и окна.

Как пример посмотрите на следующую фотографию .

Тут вы видите класическое соединение, соединяются окно и балконная дверь.

На второй фотографии можно увидеть это более крупным планом.

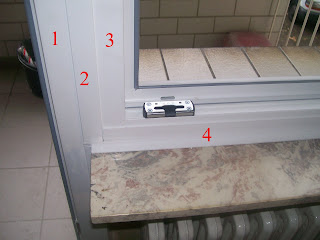

Под цифрой 1 обозначена дверная рама , 2 сам соединитель (kopplung) и его видимая, внешняя часть, 3 это естественно оконная рама.(4 — это уголок который закрывает пространство между старым подоконником и новым окном. К данному посту отношения не имеет. Об этом я поговорю позже.)

Итак, каждое пластиковое окно имеет с боковой стороны специальные вырезы в профиле, которые помогают осуществить соединение с окном либо расширяющих профилей, либо соединителя , либо компенсирующих профилей . В эти вырезы и защелкиваются профили.

А вот и сам соединитель.

Соединитель состоит из трех частей. Под номером 1 обозначен пластиковый профиль (их 2 в соединителе) который собственно и обеспечивает само соединение. При этом обозначенные под цифрой 3 выступы должны заходить при соединение в соответствущие пазы на соединяемых рамах. Под номером 4 я обозначил внешнию часть этого профиля.

Для того чтобы соединение было устойчивым и обеспечивало стабильность соединяемой конструкции необходим усиливающий металический профиль (номер 2 на рисунке) который вставляется между пластиковыми профилями. А вот для того чтобы обеспечить теплоизоляцию на соединитель наклеивается теплоизолирующая лента естественно, с обоих сторон так как показано на рисунке под цифрой 5.

Как соединить два окна между собой? Прежде всего необходимо как минимум два человека для того что бы монтаж этой конструкции прошел без проблем . Поверьте моему опыту, один человек затратит в 3-4 раза больше времени чем двое. И это не говоря о опасности каких то проблем при сборке.

Для того что бы соединить два окна мы собираем соединитель и крепим его на меньшей по высоте раме , следя за тем что бы соединитель плотно и без перекосов зашел в пазы на раме, при нужде можно постучать по металическому, ни в коем случае не по пластиковому профилю. Убедившись что соединитель установлен правильно сверлим в металическом профиле отверстие и вкручиваем в раму крепящий шуруп. Одного будет достаточно так как его функция временна. Нужен он только для того что бы соединитель оставался на месте во время сбора всей конструкции.

Теперь можно установить раму с соединителем в оконный проем. Затем устанавливается вторая рама и стягивается с помощью хомутов с первой. Если пластиковые профили не входят в пазы второй рамы то можно постучать слегка по раме молотком. Только осторожно, при холодах пластик становится более хрупким и может быть поврежден. В любом случае рекомендую по возможности либо молоток с пластиковым наконечником, либо деревянный. На следующей стадии, убедившись в том что соединитель установлен правильно (Для того что бы проверить правильно ли установлен соединитель, достаточно померить растояние от соединителя до края рамы. Сверху, снизу и в середине. Растояние должно быть везде одинаковым.) можно приступить к крепежу соединения. Для этого с помощью длинного сверла сверлим раму, соединитель и вторую раму на глубину шурупа (мы используем шурупы толщиной 5 мм и длиной 100 мм) так как это показано на фотографии. Диаметр сверла желательно чуточку больший чем шуруп. К примеру 5,5 или 6 мм. При необходимости при скручивании соединения нанесите на шуруп немного технического жира .

Если вы соединяете окно с глухим остеклением и сверлите со стороны окна, то не забудьте утопить шуруп под поверхность рамы иначе у вас возникнут проблемы с установкой стекла. Вот пожалуй и все. Еще пару советов при замере учитывайте толщину соединителя плюс пару сантиметров свободного места в зависимости от толщины соединителя для того что бы вы могли свободно и без проблем соединить окна. И второе если вы соединяете окна в горизонтальной плоскости, а не в вертикальной как я вам описал, то временного шурупа вам не надо.

Далее мы поговорим о рольставнях, их видах и способах установки. Включая электрические моторы.

Соединитель для подоконников пвх

Главная
Соединитель для подоконников пвх

Соединитель для подоконников пвх

Чтобы новое металлопластиковое окно имело законченный внешний вид, необходимо не только отделать откосы, но и установить подоконник. С первого взгляда может показаться, что установка подоконника пластиковых окон является достаточно простой процедурой. Однако необходимо понимать, что могут возникнуть ситуации, в которых монтаж подоконника может вызвать определенные затруднения. Так, например, если ширина оконного проема составляет более шести метров, необходимо будет «наращивать» длину подоконника. Именно для таких целей предназначен соединитель для подоконников пвх. Также он может понадобиться и в том случае, если стены находятся не на одной прямой, а под определенным углом друг к другу. В такой ситуации подоконник должен иметь декоративное соединение. Достаточно часто возникают ситуации, когда подоконник стандартной длины очень сложно транспортировать к месту монтажа. Тогда приходится стандартное шестиметровое полотно разделять на небольшие фрагменты. При их установке используется соединитель для подоконников пвх, что позволяет закрыть места стыков декоративными элементами. Стоит отметить, что при установке подоконников пластиковых окон может возникнуть необходимость их соединения под углом 90 градусов или на эркере. Специальные эркерные соединители помогут вам справиться и с этой задачей. Многие считают, что наличие каких-либо соединителей на пластиковых подоконниках существенно ухудшает их внешний вид. Однако это является ошибочным мнением, ведь современные соединители обладают эстетичным внешним видом и прекрасно вписываются в общий интерьер оконной конструкции. Также стоит отметить, что в некоторых случаях установки подоконников пластиковых окон такие соединители являются единственным вариантом правильного монтажа. В последнее время особой популярностью стали пользоваться эркерные лоджии (закругленные лоджии). И если с ее остеклением не возникло никаких затруднений, то над монтажом подоконников здесь необходимо будет потрудиться. Конечно же, в такой ситуации вряд ли можно обойтись без специальных соединителей, которые позволят соединить несколько пластиковых панелей в одну цельную конструкцию.

Бесплатный вызов замерщика

Для того, что бы понять стоимость пластиковых окон на эркере, нужно пригласить нашего инженера

WHS Halo 60

Недорогой вариант остекления многоэтажных домов. На 100% оправдывает вложенные в него средства.

Полезные советы: как соединить между собой пластиковые окна?

foto1

При производстве и установке пластиковых стеклопакетов используется разнообразная фурнитура.

Она необходима для качественной исправной работы окна, а также для того, чтобы правильно смонтировать составные части рамы.

Один из видов такой фурнитуры – соединитель пластиковых окон между собой. Перед тем, как самостоятельно воспользоваться данным элементом, рекомендуется подробнее узнать о его назначении, функциях и видах.

Что такое соединитель?

Оконный соединитель ПВХ – это приспособление для соединения составных частей пластикового стеклопакета. Соединитель используется при монтаже окна, когда его встраивают в проем, а также тогда, когда необходимо установить эркер или подоконник.

Соединитель выглядит как тонкий профиль из пластика, он предназначен для плотной фиксации двух частей конструкции в единое целое. Длина фурнитуры варьируется, и она определяется высотой рамы, части которой необходимо состыковать. Толщина соединителя колеблется в пределах 2-10 мм – это зависит от манжеты и типа крепления.

Обратите внимание! Стандартным примером соединителя является балконный блок. Фурнитура будет расположена во внутренней части помещения, где оконная конструкция соединяется с балконной дверью, в результате чего вся композиция работает слаженно.

Если внимательно присмотреться к балконному блоку, то можно увидеть, что на стыке окна и двери есть некая полоска белого цвета, изготовленная из пластика. Это и есть соединитель ПВХ-окон. Внешне глазу доступна только видимая часть фурнитуры, сам же механизм спрятан внутри.

С точки зрения строения пластикового окна, можно отметить, что каждое изделие имеет с боковой стороны специальные вырезы. Они помогают осуществить стыковку с окном или расширяющим профилем. В эти пазы и защелкивается сам соединитель.

foto3

Такой вид фурнитуры состоит из:

пластикового профиля (их всего 2 в конструкции);
выступов;
пазов;
внешней части профиля, которая выступает, как декоративная планка.

Чтобы усилить конструкцию также используют металлический профиль между выступами. Для обеспечения теплоизоляции сюда наклеивают специальную теплоизолирующую ленту.

Зачем может потребоваться для ПВХ?

Монтажники используют этот соединительный элемент в нескольких случаях:

для состыковки балконной двери;
для сверх габаритных конструкций;
для длинного оконного блока под лоджию.

Если в случае с балконным блоком применение соединителя понятно, то в случае с крупногабаритными конструкциями необходимо внести ясность.

Для лоджий и больших по размерам балконов не всегда удобно транспортировать оконные конструкции в собранном виде. Поэтому большинство компаний по установке стеклопакетов предпочитают привозить на объект составные части такого окна – это удобно, так как не возникает проблем с подъемом на этаж и проходимостью в дверные проемы.

Уже на месте, при сборке окна в единую конструкцию монтажники используют тот самый пластиковый соединитель. Каждый тип такой фурнитуры соответствует изделию, поэтому размеры подбираются индивидуально в зависимости от расчетов проекта.

Важно! Если не использовать при монтаже такой тип фурнитуры, то оконный блок будет иметь недостаточную прочность, что в будущем повлияет на исправность окна во время эксплуатации.

Какие профили существуют?

foto2

На сегодня существует 2 основных вида соединителей для пластиковых окон:

соединитель – «лапша»;
фурнитура в виде английской буквы «H».

Обратите внимание! Кроме конструктивного различия все соединители бывают разного цвета, подходящего под оттенок рамы. Они также могут быть заламинированы под дерево, чтобы соответствовать общему внешнему виду стеклопакета.

Не стоит забывать: для грамотного подбора соединителя, необходимо с точностью знать производителя самого стеклопакета, а также тип соединения. Например, у разных изготовителей такая фурнитура может отличаться, поэтому рекомендуется заранее уточнить данный нюанс.

Из видео узнаете о соединителях ПВХ-окон:

Как сделать соединение?

Процессом соединения пластиковых окон между собой обычно занимаются монтажники, но если работа выполняется самостоятельно, то перед выполнением работ лучше ознакомиться с инструкцией. Для установки нужно подготовить саму фурнитуру и все необходимые комплектующие, которые положил в заказ производитель. Пошагово это выглядит так:

foto4

Важно! Если работы производятся в холоде, то стоит учесть фактор того, что пластик способен замерзать. Поэтому постукивать по раме нужно крайне осторожно, чтоб хрупкий материал не треснул.

Сложности и ошибки в процессе, их последствия

В процессе установки соединителя для пластиковых окон могут возникать ошибки. Вот некоторые из них:

отсутствие проверки правильности установки фурнитуры;
неправильно подобранные шурупы;
несоответствие типа фурнитуры типу окна.

После того, как произведен монтаж приспособления, необходимо проверить грамотность установки. Для этого мастер отмеряет расстояние от соединителя до края рамы. Расстояние нужно измерять сверху, снизу и посередине – оно должно быть везде одинаковым.

foto5

Шурупы лучше брать немного меньше по диаметру, чем размер сверла для дрели – это поможет плотнее зафиксировать шуруп в раме. При скручивании шурупа можно нанести на него немного технической смазки.

Также перед тем, как монтировать фурнитуру, нужно убедиться в ее соответствии типу окна. Если этого не сделать, то соединитель не сможет выполнять предназначенную функцию.

Средние цены по РФ

Приобрести соединители для окон ПВХ можно как в строительном гипермаркете, магазине, так и в специальных компаниях, занимающихся установкой пластиковых окон.

Средняя стоимость изделий по стране варьируется:

типа «лапша» — от 150 рублей за погонный метр;
типа «косточка» — от 400 рублей за 1,5 метра.

Стоимость приспособления будет отличаться в зависимости от региона продажи, производителя, материала изготовления и толщины.

Заключение

Соединитель для пластиковых окон используется для соединения составных частей окна в крупногабаритных оконных блоках для лоджий и балконов. Его часто применяют для маскировки стыка балконной двери и окна. Фурнитура изготавливается из пластика, бывает 2 видов – типа «лапша» и «косточка». Чтобы установить приспособление на окно, рекомендуется заручиться помощью напарника и следовать инструкции.

Как соединить два окна пвх между собой

Какие бывают соединители пластиковых окон окно + окно или окно + балконная дверь?

Необходимо знать какой системы у вас пластиковое окно, так как у каждого производителя разные типы соединений и могут сильно отличаться друг от друга. Даже окна одного производителя может иметь различные виды соединений. Так к примеру оконные профили, выпускающиеся под брендом «GOODWIN» имеют как минимум два самых распространённых оконных систем, такие как группа 583 и группа 705

В каждой группе профиля отличаются друг от друга, хотя имеют одинаковые названия. Отличаются они по артикулам, которые состоят из четырёх цифр. Ниже приведены сами профили и их комплектующие, в том числе и крепёж.

И дополнительный крепёж.

Соединительные профиля, используются там где надо соединить элементы конструкции, состоящие из нескольких рам, более того, благодаря соединительным профилям, можно состыковать профили оконных рам под нужным углом.

Вот некоторые примеры соединителей от компании «SAB KBE».

Соединительный профиль, 58-й серии, артикул 150-т, 350-т, используется, чаще на балконах при соединении нескольких блоков.

«Н-образный» соединитель от этой же компании, артикул 152-а и 352-а, это армированные стыковочные профиля и применяются при монтаже более габаритной (крупной) конструкции.

Есть ещё универсальные соединительные профиля, с их помощью можно стыковать оконные блоки под необходимым углом.

Угловые соединители, артикулы 155-ь и 355-ь, для 58-й и 70-й серии.

Позволяет соединить оконные блоки под прямым углом.

И это только один производитель, есть и другие (VEKA, REHAU и.т.д), там свои профиля.

Вот несколько фотографий соединительных профилей,

Монтаж окон, дверей и рольставен своими руками.

воскресенье, 28 декабря 2008 г.

Типы окон.Часть восьмая.Многорамные или составные конструкции.

Итак теперь мы кратко пробежимся по многорамным конструкциям. Что это такое?

Многорамная конструкция это конструкция которая которая состоит из двух или более оконных или дверных рам которые соединены между собой с помощью специального профиля в одну конструкцию.
Делается это в основном для того чтобы собрать вместе различные по высоте окна. В 90 процентах случаев это соединение двери и окна.

Как пример посмотрите на следующую фотографию .

Тут вы видите класическое соединение, соединяются окно и балконная дверь.

На второй фотографии можно увидеть это более крупным планом.

А вот и сам соединитель.

Как соединить два окна между собой?
Прежде всего необходимо как минимум два человека для того что бы монтаж этой конструкции прошел без проблем . Поверьте моему опыту, один человек затратит в 3-4 раза больше времени чем двое. И это не говоря о опасности каких то проблем при сборке.

Теперь можно установить раму с соединителем в оконный проем. Затем устанавливается вторая рама и стягивается с помощью хомутов с первой. Если пластиковые профили не входят в пазы второй рамы то можно постучать слегка по раме молотком. Только осторожно, при холодах пластик становится более хрупким и может быть поврежден. В любом случае рекомендую по возможности либо молоток с пластиковым наконечником, либо деревянный.
На следующей стадии, убедившись в том что соединитель установлен правильно (Для того что бы проверить правильно ли установлен соединитель, достаточно померить растояние от соединителя до края рамы. Сверху, снизу и в середине. Растояние должно быть везде одинаковым.) можно приступить к крепежу соединения. Для этого с помощью длинного сверла сверлим раму, соединитель и вторую раму на глубину шурупа (мы используем шурупы толщиной 5 мм и длиной 100 мм) так как это показано на фотографии. Диаметр сверла желательно чуточку больший чем шуруп. К примеру 5,5 или 6 мм. При необходимости при скручивании соединения нанесите на шуруп немного технического жира .

Если вы соединяете окно с глухим остеклением и сверлите со стороны окна, то не забудьте
утопить шуруп под поверхность рамы иначе у вас возникнут проблемы с установкой стекла.
Вот пожалуй и все. Еще пару советов при замере учитывайте толщину соединителя плюс пару сантиметров свободного места в зависимости от толщины соединителя для того что бы вы могли свободно и без проблем соединить окна.
И второе если вы соединяете окна в горизонтальной плоскости, а не в вертикальной как я вам описал, то временного шурупа вам не надо.

Далее мы поговорим о рольставнях, их видах и способах установки. Включая электрические моторы.

Установка балконного блока своими руками ставит множество задач перед начинающим мастером. Нужно сделать замеры с учётом четверти окна, заказать и привезти на объект изготовленную конструкцию, правильно подготовить проём и, что очень важно, корректно собрать в единое целое сам блок. Грамотная сборка рамы балконного блока из ПВХ-профиля заключается в том, чтобы соединение двери и окна между собой оказалось прочным, герметичным и в итоге не промерзало в период холодов. В этой статье вы найдёте несколько полезных рекомендаций по поводу того, как правильно собрать балконный блок.

Как вы понимаете, будущий узел примыкания двух элементов конструкции требует тщательной герметизации. Зафиксируйте дверную раму на полу петлями вниз и нанесите монтажную пену вдоль ребра рамы, находящегося сверху.

Слой пены обязательно должен пройти процесс первичной полимеризации. Эти 15 минут следует потратить на подготовку окна. При помощи шуруповёрта и 5-ти миллиметрового сверла надсверлите оконный профиль в трёх местах со стороны противоположной петлям так, чтобы отверстия вышли в центре крепёжной части рамы. Надсверливать лучше с внешней стороны: во-первых, так проще и удобнее; во-вторых, это поможет избежать повреждения уплотнительных резинок вращающимся элементом шуруповерта.

Пока вы будете заниматься окном, нанесённое вами клеящее вещество уже приобретёт подходящую консистенцию: пена перестанет быть вязкой и липкой.

Обратите внимание: Соблюдение нормы первичной полимеризации помогает избежать неприятных последствий, так как случайно сдавленные участки свеженанесённой пены теряют способность к расширению, что лишает данный участок примыкания герметичности. Подсохшая корочка защитит вещество от неосторожных прикосновений. В момент соединения деталей она лопнет, высвобождая клеящий состав, что гарантирует технологичность и надёжность стыка.

Теперь установите на одну из конструкций соединительные профили, предварительно удалив с рам защитную плёнку. Дополнительно нанесите немного монтажной пены для лучшего склеивания и соедините дверную и оконную рамы. Обязательно выровняйте по горизонтали все детали, прежде чем окончательно скрепить их между собой. Для финального этапа сборки нам понадобится шуруповёрт, бита РН 2 и саморезы со сверлом.

Важно: не следует вкручивать саморезы слишком сильно, чтобы не деформировать профиль, при этом их длины должно быть достаточно, чтобы пройти сквозь первую деталь и закрепиться в армировании второй.

Как видите, сборка рамы балконного блока не настолько сложна технологически, чтобы не взяться за это своими руками, без привлечения посторонних людей, мнящих себя профессионалами.

Как соединить пластиковые окна между собой

Итак теперь мы кратко пробежимся по многорамным конструкциям. Что это такое?

Многорамная конструкция это конструкция которая которая состоит из двух или более оконных или дверных рам которые соединены между собой с помощью специального профиля в одну конструкцию.
Делается это в основном для того чтобы собрать вместе различные по высоте окна. В 90 процентах случаев это соединение двери и окна.

Как пример посмотрите на следующую фотографию .

Тут вы видите класическое соединение, соединяются окно и балконная дверь.

На второй фотографии можно увидеть это более крупным планом.

Под цифрой 1 обозначена дверная рама , 2 сам соединитель (kopplung) и его видимая, внешняя часть, 3 это естественно оконная рама.(4 – это уголок который закрывает пространство между старым подоконником и новым окном. К данному посту отношения не имеет. Об этом я поговорю позже.)

А вот и сам соединитель.

Как соединить два окна между собой?
Прежде всего необходимо как минимум два человека для того что бы монтаж этой конструкции прошел без проблем . Поверьте моему опыту, один человек затратит в 3-4 раза больше времени чем двое. И это не говоря о опасности каких то проблем при сборке.

Теперь можно установить раму с соединителем в оконный проем. Затем устанавливается вторая рама и стягивается с помощью хомутов с первой. Если пластиковые профили не входят в пазы второй рамы то можно постучать слегка по раме молотком. Только осторожно, при холодах пластик становится более хрупким и может быть поврежден. В любом случае рекомендую по возможности либо молоток с пластиковым наконечником, либо деревянный.
На следующей стадии, убедившись в том что соединитель установлен правильно (Для того что бы проверить правильно ли установлен соединитель, достаточно померить растояние от соединителя до края рамы. Сверху, снизу и в середине. Растояние должно быть везде одинаковым.) можно приступить к крепежу соединения. Для этого с помощью длинного сверла сверлим раму, соединитель и вторую раму на глубину шурупа (мы используем шурупы толщиной 5 мм и длиной 100 мм) так как это показано на фотографии. Диаметр сверла желательно чуточку больший чем шуруп. К примеру 5,5 или 6 мм. При необходимости при скручивании соединения нанесите на шуруп немного технического жира .

Если вы соединяете окно с глухим остеклением и сверлите со стороны окна, то не забудьте
утопить шуруп под поверхность рамы иначе у вас возникнут проблемы с установкой стекла.
Вот пожалуй и все. Еще пару советов при замере учитывайте толщину соединителя плюс пару сантиметров свободного места в зависимости от толщины соединителя для того что бы вы могли свободно и без проблем соединить окна.
И второе если вы соединяете окна в горизонтальной плоскости, а не в вертикальной как я вам описал, то временного шурупа вам не надо.

Далее мы поговорим о рольставнях, их видах и способах установки. Включая электрические моторы.

Комплектующие для окон: как на базе простой рамы сделать умную систему климат-контроля и безопасности

На любое окно можно установить целый набор дополнительных деталей

Комплектующие для окон из ПВХ сегодня выпускаются в настолько широком ассортименте, что найти два одинаковых можно только в том случае, если их делали по одному проекту. В остальном же огромное количество дополнительных деталей позволят не только преобразить конструкцию внешне, но и существенно улучшить ее функционал.

Естественно, чтобы реализовать весь потенциал, заложенный в пластиковом окне, нужно знать, какими бывают комплектующие, и на что нужно обращать внимание при их выборе. Да, разобраться в этом сложно – и вот тут-то вам и пригодится эта статья. В ней я собрал основные сведения о дополнительных элементах, которые можно использовать для расширения возможностей оконной конструкции.

Система оконных комплектующих

Прежде всего, нам необходимо определить предмет нашего обсуждения. Среди специалистов в оконной отрасли нет единого мнения в отношении трактовки термина, так что я приведу оба используемых определения:

Согласно одной точки зрения, комплектующие для окон – это те детали, которые не входят непосредственно в конструкцию окна. То есть сюда включается только то, что не является деталью рамы, створки, стеклопакета или фурнитуры.
С другой стороны, многие специалисты оконной отрасли определяют комплектующие для окон как набор элементов, установка которых возможна уже после изготовления/монтажа конструкции. В этом случае перечень деталей расширяется в первую очередь за счет фурнитуры – при необходимости ее можно «апгрейдить», добавляя нужные детали.

Основная часть дополнений приходится именно на фурнитуру

Ставятся запчасти для пластиковых окон не то чтобы совсем просто, но без демонтажа самой конструкции. Максимум – придется снять створку, но при наличии сноровки особых сложностей эта задача не вызывает.

Каждый производитель классифицирует комплектующие для ПВХ окон так, как ему удобно. Поэтому единой системы здесь нет. И все же, для удобства описания, я выделю несколько групп:

Противовзломные элементы не всегда входят в базовую комплектацию

детали фурнитуры, обеспечивающие более эффективную вентиляцию;
детали фурнитуры, расширяющие функциональность створки;
элементы, повышающие взломостойкость конструкции;
части монтажного узла – подоконники, отливы, нащельники и т.д.
сторонние конструкции, которые крепятся к окну – москитные сетки, жалюзи, клапаны и прочее.
пластиковые запчасти на пластиковые окна – чисто декоративные мелочи вроде накладок на петли, заглушек для дренажных отверстий и прочего.

Пластиковые накладки на петли предельно простые, но вполне функциональные

Каждый пункт этого списка (кроме, пожалуй, последнего) заслуживает отдельного и достаточно внимательного обзора. Ниже я кратко охарактеризую, какие комплектующие для окон можно выбирать, а главное – какие возможности открывает перед вами их установка.

Все о окнах и дверях из пластика.

Итак теперь мы кратко пробежимся по многорамным конструкциям. Что это такое?

Многорамная конструкция это конструкция которая которая состоит из двух или более оконных или дверных рам которые соединены между собой с помощью специального профиля в одну конструкцию.
Делается это в основном для того чтобы собрать вместе различные по высоте окна. В 90 процентах случаев это соединение двери и окна.

Как пример посмотрите на следующую фотографию .

Тут вы видите класическое соединение, соединяются окно и балконная дверь.

На второй фотографии можно увидеть это более крупным планом.

А вот и сам соединитель.

Как соединить два окна между собой?
Прежде всего необходимо как минимум два человека для того что бы монтаж этой конструкции прошел без проблем . Поверьте моему опыту, один человек затратит в 3-4 раза больше времени чем двое. И это не говоря о опасности каких то проблем при сборке.

Теперь можно установить раму с соединителем в оконный проем. Затем устанавливается вторая рама и стягивается с помощью хомутов с первой. Если пластиковые профили не входят в пазы второй рамы то можно постучать слегка по раме молотком. Только осторожно, при холодах пластик становится более хрупким и может быть поврежден. В любом случае рекомендую по возможности либо молоток с пластиковым наконечником, либо деревянный.
На следующей стадии, убедившись в том что соединитель установлен правильно (Для того что бы проверить правильно ли установлен соединитель, достаточно померить растояние от соединителя до края рамы. Сверху, снизу и в середине. Растояние должно быть везде одинаковым.) можно приступить к крепежу соединения. Для этого с помощью длинного сверла сверлим раму, соединитель и вторую раму на глубину шурупа (мы используем шурупы толщиной 5 мм и длиной 100 мм) так как это показано на фотографии. Диаметр сверла желательно чуточку больший чем шуруп. К примеру 5,5 или 6 мм. При необходимости при скручивании соединения нанесите на шуруп немного технического жира .

Если вы соединяете окно с глухим остеклением и сверлите со стороны окна, то не забудьте
утопить шуруп под поверхность рамы иначе у вас возникнут проблемы с установкой стекла.
Вот пожалуй и все. Еще пару советов при замере учитывайте толщину соединителя плюс пару сантиметров свободного места в зависимости от толщины соединителя для того что бы вы могли свободно и без проблем соединить окна.
И второе если вы соединяете окна в горизонтальной плоскости, а не в вертикальной как я вам описал, то временного шурупа вам не надо.

Далее мы поговорим о рольставнях, их видах и способах установки. Включая электрические моторы.

Как разделить пластиковое окно на части?

Нужно ли делить оконный проем на несколько частей? Если нужно, то, какими они должны быть? Если не делить, к чему это может привести? Вот лишь часть вопросов, которые возникают у людей, строящих дом и выбирающих внешний вид своих окон. Сегодняшние советы от эксперта помогут правильно разделить окно на части.

Разделить окно на части – советы экспертов

В моей практике вопрос разделения окна на части встречается довольно часто. Связано это с поголовным увлечением проектировщиков панорамным остеклением. Они с упоением рисуют в своих проектах шикарные огромные окна, не задумываясь, что реальное воплощение этой красоты может быть не только некомфортным, но и небезопасным для жильцов. Постараюсь осветить этот вопрос.

Сначала немного теории.

Фото: разделить большой оконный проем на части можно двумя способами, © depositphotos Изготовить два (или больше) отдельных окна и соединить их между собой с помощью специального соединителя.

Преимущества разделения окна на несколько отдельных окон:

Привезти на объект и установить два окна размерами 1500х2000 мм гораздо легче, чем одно размером 3000х2000 мм.
Можно соединять окна под различным углом.

Недостатки разделения окна на несколько отдельных окон:

Уменьшается световой проем – место стыковки «откусит» от него 200-300мм.
Соединитель обязательно должен быть с мощным армированием и обязательно жестко крепиться к проему, а стоит это не дешево. Часто, в целях экономии, от армирования и креплений отказываются. По моему мнению, это дорога в ад – щели, продувание, деформация, трещины и прочие прелести такому окну гарантированы.

Разделить окно на несколько частей при помощи импоста

Импост – самое страшное слово, которое я выучила, когда пришла работать в свою первую оконную компанию в 1999 году.

Фото: импост используют для разделения окна на несколько световых проемов, устанавливая вертикально, горизонтально или под углом. Когда створки открывают – его видно, © depositphotos
Преимущества разделения окна импостом:

Более экономичный вариант разделения окна, по сравнению с соединителем.

Недостатки разделения окна импостом:

Размер окон ограничен. Я не рекомендую делать пластиковые окна с импостами площадью больше 6кв.м.
Необходимо делать статический расчет импостов в панорамных окнах, чтобы выбрать нужную толщину армирования. Недостаточная толщина армирования приведет к сильному прогибу импоста, трещинам в стеклопакетах, щелям в местах соединения импоста к раме.

Оба варианта разделения окна имеют право на применение. Однако при разделении окна нужно учитывать и другие факторы: внешний вид, удобство проветривания, необходимость мыть окна. И при этом не забыть про экономическую составляющую.

Что учесть, чтобы правильно разделить окно на части

Разберем, как правильно разделить окно на части, на примере этого прекрасного дома.

Фото: шикарный дом в современном стиле с панорамным остеклением – нравится вам, как выглядят окна? Размеры указаны в формате ширина х высота, © depositphotos Я попробую несколько вариантов разделения окон и расписать «+» и «-» каждого из них, исходя из внешнего вида и технических характеристик.

Важно! Внешний вид – дело сугубо личное. Здесь я высказываю свою точку зрения. А вот технические параметры от моего мнения не зависят. Они продиктованы реальной возможностью изготовления.

По моему мнению, импостов внешне очень много, что не совсем сочетается с большим открытым порталом в центре дома.

Фото: слева мой 1-ый вариант разделения, справа оригинальный, © depositphotos В этом варианте я убрала два вертикальных импоста в окне 2-го этажа и один на первом этаже. В центральном витраже также убрала вертикальное разделение во всех окнах.

Положение горизонтальных импостов в окнах не меняла. На 2-ом этаже они визуально продолжают линию ограждения балконов.

Преимущества варианта №1:

Зрительно дом стал смотреться легче за счет больших стеклопакетов.
Больше света внутри, т.к. световой проем увеличился примерно на 150 мм.

Створка в окне 2-го этажа увеличилась в два раза (было 700х2100 мм, вес 50 кг, стало 1400х2100 мм, вес 110кг). Конструкцию такого веса выдержит не каждая фурнитура. Да и пользоваться ей будет трудно – ручку при таком расположении и размерах створки придется смещать вниз, чтобы до нее достать. А смещенная ручка + большой вес створки – очень проблемное сочетание. Решить проблему можно двумя путями:
а) Использовать фурнитуру Roto NX. Она предназначена для створок с максимальными размерами 1600х2800 мм, весом до 150 кг.*
б) Установить механизм автоматического открывания Roto E-Tec Drive. С ним можно делать створки размерами 1400х2200мм и вообще не напрягаться с проветриванием – E-Tec Drive сам все сделает.*
Почти в два раза выросла требуемая мощность армирования импостов, нужно делать расчет. Возможно, понадобится дополнительный усилитель профиля.
Минимальная толщина наружного стекла также увеличилась до 6мм. Хотя и в начальном варианте я бы рекомендовала такое стекло – по размерам стеклопакетов подошло бы и 4мм, но его нельзя закаливать, а ставить сырое стекло в такие окна небезопасно.

Мне не очень нравится первый вариант. Горизонтальные импосты, по моему мнению, «режут» фасад, не гармонируют с колоннами в центральной части. Попробуем их убрать.

Разделение боковых окон напополам по вертикали также не сочетается с центром, разделенным на три части. Учту и этот момент.

Фото: теперь мне нравится! Фасад стал гармоничным. Центральные колонны повторяются в вертикальных импостах. Кажется даже, что дом выглядит выше, © depositphotos Фасад разделен на три части центральным порталом. Теперь это повторяется в боковых окнах.

Преимущества варианта №2:

Визуально дом стал еще более гармоничным, вытянутым вверх, воздушным
Мощность армирования импостов сократилась по сравнению с первым вариантом почти в два раза, и подобрать его будет проще.
Вес створки уменьшился до 85 кг, снизилась нагрузка на фурнитуру.
Стоимость остекления не увеличивается. Уменьшение количества импостов компенсирует удорожание армирования.

Высота створки увеличилась до 2700 мм, а на такие створки не все производители дают гарантию – возможна деформация профиля и сложности с работой фурнитуры.
Решить проблему помогут:
а) Вклейка стеклопакета, как дополнительное увеличение жесткости конструкции.
б) Установка фурнитуры Roto NX. Высота створок вписывается в ограничения, поэтому проблем с открыванием не будет.

Фото: слева – оконные проемы изрезаны большим количеством импостов, что портит вид из окна, справа — остекление выглядит более воздушным и панорамным, при прежней стоимости, © depositphotos Памятка по размеру пластиковых окон для загородного дома

Предварительно определиться с размерами окон можно используя эту памятку.

Белое панорамное окно глухое (без перегородок)
Максимальная длина одной стороны до 4 метров, площадь до 6 м.кв. (без расчета на прочность)

Цветное панорамное окно глухое (без перегородок)
Максимальная длина одной стороны до 2,5 метров, площадь до 5 м. кв. (без расчета на прочность)

Вес стеклопакета до 250 кг

Уменьшение размера на 30 см, дает снижение цены на 15%.

Комплектация окна

Качественный профиль от 76 мм
Замкнутое армирование от 2 мм
Стеклопакет 6МФх14х6х12х6И
6МФ – внешнее мультифункциональное стекло толщиной 6 мм
6И – внутреннее энергосберегающее стекло толщиной 6 мм
6 – среднее стекло толщиной 6 мм

Разделить окно на части – пробуйте несколько вариантов

Когда вы начинаете рисовать окна для своего дома, пробуйте несколько вариантов.

Купить окна с фурнитурой Roto*

И помните: изготовить можно окна любой конфигурации и размеров – нужно только правильно выбрать материалы (профиль, стекло, фурнитуру). Для этого придется делать расчеты толщины стекла, мощности армирования, веса створок. Если менеджер оконной компании не умеет этого делать – ищите другую компанию. К счастью, профессионалы с опытом в панорамном остеклении на оконном рынке есть.
